Description

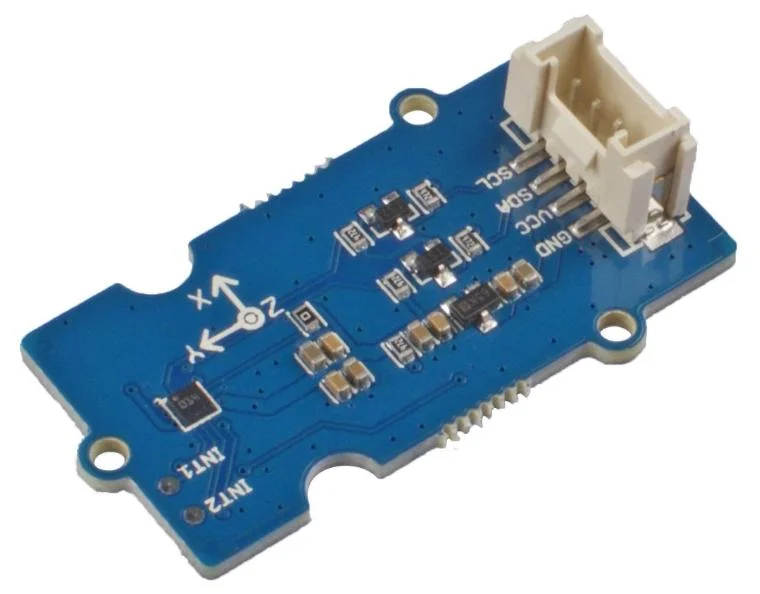

Seeed Grove – Schrittzähler (BMA456)

Das Grove – Step Counter-Modul basiert auf dem BMA456, einem sehr kleinen, dreiachsigen, Low-g-Hochleistungs-Beschleunigungssensor. Der Sensor weist eine hohe Empfindlichkeit in allen wählbaren Beschleunigungsbereichen auf und unterstützt durch den Einsatz eines speziellen Algorithmus von Bosch eine zuverlässige Schrittzählung. Die integrierte Grove-Schnittstelle erlaubt eine einfache Plug-and-Play-Nutzung in verschiedenen Anwendungen. Aufgrund der hohen Leistungseigenschaften kann das Modul präzise Metadaten erfassen und verarbeiten. Es eignet sich für den Einsatz in Anwendungen mit begrenztem Bauraum und bietet Funktionen wie Display-Ein-/Ausschaltung, Profilumschaltung oder E-Compass-Neigungskompensation. Die Kommunikation erfolgt über eine I2C-Schnittstelle, wobei zwei Adressen (0x19 Standard, 0x18 optional) auswählbar sind. Das Modul arbeitet mit einer Betriebsspannung von 3,3 V oder 5 V.

Der Sensor dient der zuverlässigen Bewegungserfassung und Schrittzählung. Er kann in Fitnessanwendungen, Aktivitätstracking, tragbaren Geräten oder Benutzeroberflächen ohne physische Tasten verwendet werden. Durch seine kompakte Bauform eignet er sich auch für Geräte mit Höhenbeschränkungen. Das Modul ermöglicht eine automatische Displaysteuerung und effizientes Powermanagement, etwa für den Einsatz in Wearables.

Dieses Produkt erfasst Beschleunigungsdaten in drei Raumachsen. Es erkennt Schritte und Bewegungen des Nutzers, synchronisiert Daten mit anderen Sensoren und kann Bewegungsmuster in Echtzeit erkennen und auswerten. Die hohen Sensitivitätsstufen bei unterschiedlichen Messbereichen ermöglichen eine präzise Unterscheidung zwischen verschiedenen Bewegungsarten und -intensitäten. Die Messdaten lassen sich für weiterführende Auswertungen in Steuerungen oder Analysesoftware einbinden.

Merkmale im Überblick

• Dreiachsiger Beschleunigungssensor mit Schrittzählerfunktion
• Basiert auf dem BMA456 mit Bosch-Schrittzähleralgorithmus
• Grove-Schnittstelle für Plug-and-Play-Integration
• Hohe Empfindlichkeit in allen Beschleunigungsbereichen
• I2C-Schnittstelle mit auswählbarer Adresse
• Geeignet für tragbare Geräte und Anwendungen mit Höhenbeschränkungen

Kompatibilität

• Arduino
• Raspberry Pi
• Seeeduino
• Wearable Devices

Technische Daten

• Sensor: BMA456
• Abmessungen: 40 × 20 × 7 mm
• Gewicht: 3,2 g
• Versorgungsspannung: 3,3 V / 5 V
• Beschleunigungsbereiche: ±2g, ±4g, ±8g, ±16g
• Sensitivität: 16384 bei ±2g, 8192 bei ±4g, 4096 bei ±8g, 2048 bei ±16g
• Schnittstelle: I2C
• I2C-Adresse: 0x19 (Standard) / 0x18 (optional)
• Verpackungsgröße: 140 × 90 × 10 mm

Sonstige Daten

• Geeignet für E-Compass-Neigungskompensation und Display-Aktivierungsfunktionen

Lieferumfang

• 1x Grove – Step Counter (BMA456)
• 1x Grove-Kabel

Links

• Schaltplan PCB-Dateien
• Seeed BMA456 Bibliothek
• BMA456 Datenblatt
• XC6206 Spannungsregler Datenblatt

Gewicht Brutto (in kg):	0.005
Zolltarifnummer:	90299080
Artikelnummer:	SE-101020583
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	101020583
