Description

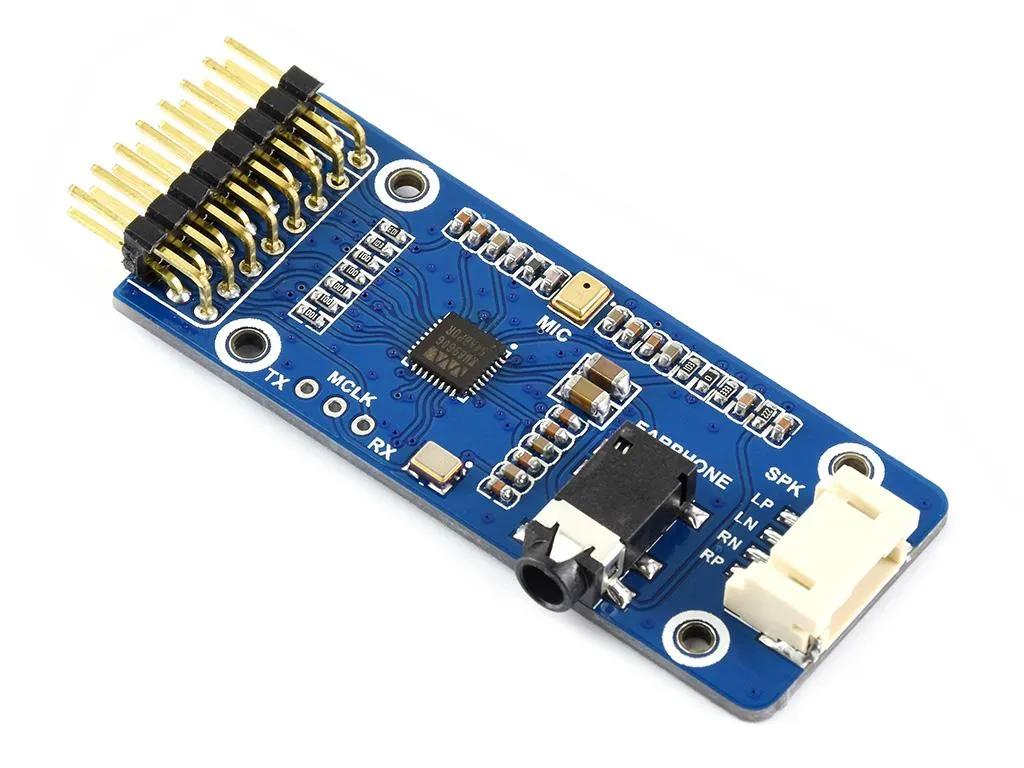

Waveshare WM8960 Stereo CODEC Audio Module

Dieses Audio-Modul basiert auf dem WM8960 CODEC und zeichnet sich durch geringen Stromverbrauch aus. Es unterstützt Stereo-Encoding und -Decoding, ermöglicht Tonaufnahmen und kann direkt Lautsprecher ansteuern, um Musik abzuspielen. Integriert ist ein hochwertiges MEMS-Silizium-Mikrofon, das Aufnahmen unterstützt. Zudem steht eine standardisierte 3,5-mm-4-Pol-Kopfhörerbuchse zur Verfügung, über die ebenfalls Tonaufnahmen mit externen Mikrofon-Kopfhörern möglich sind.

Das Modul besitzt ein zweikanaliges Lautsprecher-Interface zur direkten Ansteuerung von Lautsprechern. Unterstützt werden gängige Abtastraten wie 8 kHz, 11,025 kHz, 22,05 kHz, 44,1 kHz und 48 kHz. Weitere Funktionen umfassen Soundeffekte wie Stereo und 3D-Surround. Entwicklungsressourcen und Handbücher, einschließlich STM32-Beispielen für Wiedergabe und Aufnahme, sind verfügbar.

Dieses Modul dient zur Erweiterung von Audiofunktionen bei Projekten mit Mikrocontrollern oder Einplatinencomputern. Es kann für Tonwiedergabe, Sprachaufnahmen oder für Projekte mit erweiterten Audiofunktionen eingesetzt werden. In einfacher Form bedeutet dies: Es ist eine kleine Soundkarte, die direkt Lautsprecher oder Kopfhörer ansteuern kann und gleichzeitig Aufnahmen ermöglicht.

Das Modul unterstützt durch die Integration eines MEMS-Mikrofons und einer Kopfhörerbuchse sowohl interne als auch externe Tonquellen. Durch die direkte Ansteuerung von Lautsprechern und die Nutzung gängiger Audioformate eignet es sich für Multimedia-Anwendungen, DIY-Projekte oder eingebettete Systeme. Der Anschluss erfolgt über I2C zur Steuerung und I2S für die Audio-Datenübertragung.

Die praktische Anwendung umfasst den Einsatz in Sprachsteuerungen, Wiedergabe von Musik in Projekten oder zum Aufbau kompakter Audio-Systeme.

Merkmale im Überblick

• Basierend auf WM8960 CODEC
• Unterstützt Stereo-Encoding und -Decoding
• Integriertes MEMS-Silizium-Mikrofon für Aufnahmen
• Standard-3,5-mm-4-Pol-Kopfhörerbuchse mit Mikrofonunterstützung
• Zweikanal-Lautsprecherinterface, direkte Lautsprecheransteuerung
• Unterstützt Abtastraten 8/11,025/22,05/44,1/48 kHz
• Soundeffekte: Stereo, 3D-Surround
• Enthält Entwicklungsressourcen und Handbuch mit STM32-Beispielen

Kompatibilität

• Microcontroller wie STM32
• Systeme mit I2C/I2S-Schnittstelle

Technische Daten

• CODEC: WM8960
• Betriebsspannung: 3,3 V
• Steuerschnittstelle: I2C
• Audio-Schnittstelle: I2S
• Audioformat: WAV
• DAC Signal-Rausch-Verhältnis: 98 dB
• ADC Signal-Rausch-Verhältnis: 94 dB
• Kopfhörertreiber: 40 mW (16 Ω bei 3,3 V)
• Lautsprechertreiber: 1 W pro Kanal (8 Ω BTL)

Sonstige Daten

• Lautsprecher (8 Ω 5 W) in Abbildungen nicht enthalten

Lieferumfang

• 1x WM8960 Audio Board

Links

• Produktwiki und Dokumentation

Gewicht Brutto (in kg):	0.015
Zolltarifnummer:	84733080
Artikelnummer:	WS-15019
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	WM8960 Audio Board
