Description

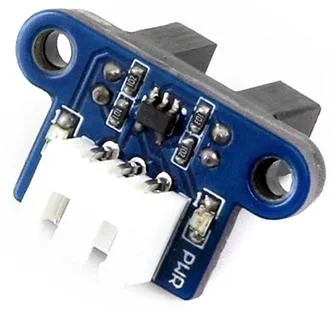

Photo Interrupter Sensor – Roboter Geschwindigkeitsmessungsmodul

Dieser Photo Interrupter Sensor dient zur Geschwindigkeitsmessung von Robotern. Er nutzt die Infraroterfassung und eliminiert Störungen durch externes Streulicht. Mit Schmitt-Trigger bietet er stabile Wellenformen und Signale. Bei Unterbrechung des Strahls wird ein Low-Level-Signal ausgegeben und die Signalausgabe-Anzeige leuchtet auf.

Merkmale im Überblick

• Infrarot-Erfassung, Eliminierung der Störungen durch externes Streulicht
• Schmitt Trigger, stabile Wellenform und Signale
• Signalausgabe-Anzeige (bei Unterbrechung des Strahls wird ein Low-Level-Signal ausgegeben, die Anzeige leuchtet auf)
• Anwendungen: Motor-Geschwindigkeitserkennung und Pulszähler

Spezifikationen

• Stromversorgung: 3.3V ~ 5V
• Abmessungen: 26.8mm × 15mm × 18.7mm
• Montagelochgröße: 3mm
• Spaltbreite: 6mm

Verwendung

Im Falle der Arbeit mit einem MCU:

• VCC → 3.3V ~ 5V
• GND → GND
• DOUT → MCU.IO (digitaler Ausgang)

Lieferumfang

• 1x Photo Interrupter Sensor
• 1x 20-Slots Kodierscheibe
• 1x XH2.54 3PIN Draht

Wiki: /wiki/Photo_Interrupter_Sensor
