Description

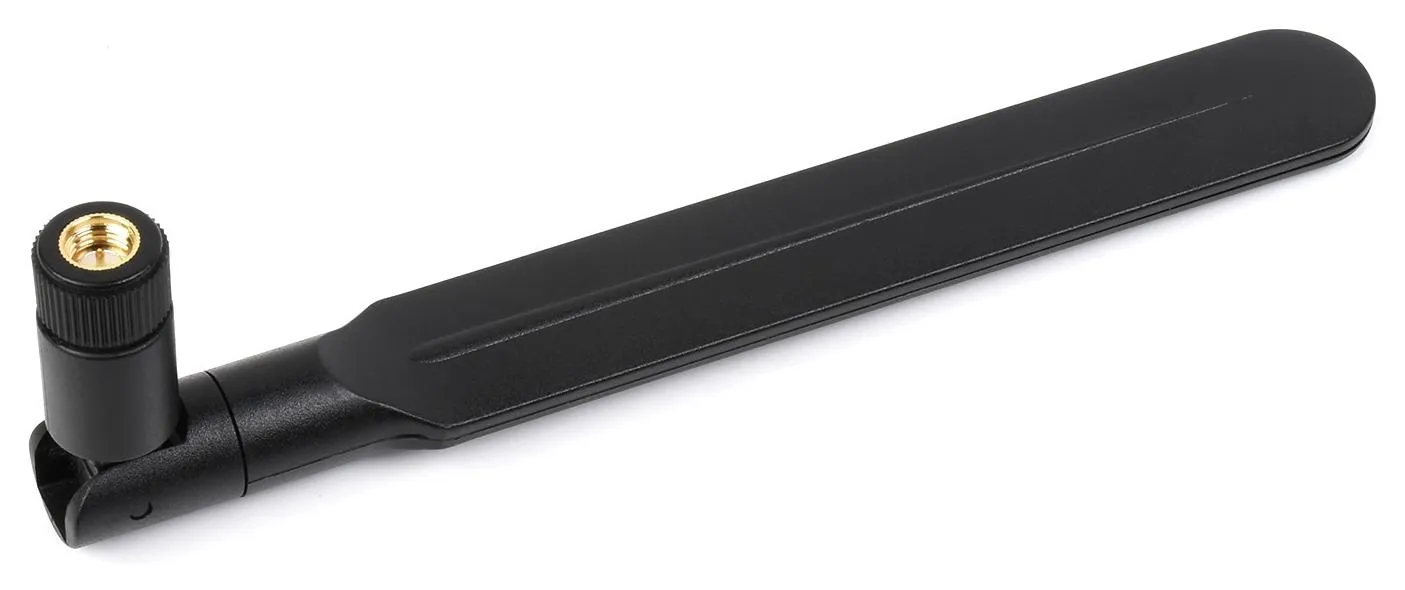

Externe Hochleistungsantenne für Mobilfunknetzwerke mit Unterstützung für 4G, 3G, 2G sowie LPWA (Low Power Wide Area). Die Antenne verfügt über einen SMA-Anschluss mit Innenpin und bietet einen Gewinn von 9 dBi bei einer Frequenzabdeckung von 700 bis 2700 MHz. Durch ihre vertikale Polarisation und das robuste Gehäuse aus ABS-Kunststoff ist sie für vielfältige Anwendungen geeignet. Die Antenne besitzt eine Impedanz von 50 Ohm und eine Länge von 17 cm. Der VSWR-Wert liegt bei maximal 2,0. Typische Einsatzbereiche sind Anwendungen im Mobilfunkbereich sowie der Einsatz mit Mobilfunkmodulen über SMA-zu-IPEX-Kabel.

Die Antenne kann unter anderem mit folgenden Geräten verbunden werden: SIM7600G-H-PCIE, SIM7600G-H-M.2, SIM7600G-H 4G HAT sowie SIM7600G-H 4G HAT (B). Der Anschluss erfolgt über entsprechende SMA-zu-IPEX-Kabel (z. B. IPEX-1 oder IPEX-4). Die Verbindung erlaubt eine zuverlässige Datenkommunikation über verschiedene Mobilfunkstandards. Der Einsatz eignet sich sowohl für stationäre als auch für mobile Geräte mit SMA-Anschluss.

Diese Antenne dient zur Verbesserung der Signalqualität in Mobilfunknetzwerken durch Richtwirkung und Verstärkung des Signals. Sie ist kompatibel mit verschiedenen Standards wie 4G, 3G, 2G und LPWA, wodurch sie flexibel in unterschiedlichen Projekten und Geräten einsetzbar ist. Durch den SMA-Stecker ist ein einfacher Anschluss an gängige Module möglich. Der hohe Antennengewinn unterstützt die Signalstärke in Gebieten mit schwächerem Empfang.

Die Antenne wird zur Signalverstärkung in Mobilfunkprojekten eingesetzt. Sie empfängt oder sendet Funksignale und verbessert die Verbindung zu Mobilfunkstationen. Das Gerät lässt sich mit verschiedenen Modulen durch den SMA-Anschluss verbinden. Typische Anwendungen sind etwa mobile Router, Embedded-Systeme mit Mobilfunkmodul oder IoT-Geräte. Die SMA-Schnittstelle ermöglicht durch zusätzliche Adapter auch die Verbindung mit internen Stecksystemen wie IPEX.

LPWA bedeutet Low Power Wide Area und beschreibt Mobilfunktechnologien, die wenig Energie verbrauchen und gleichzeitig große Reichweiten ermöglichen. Der Gewinnwert von 9 dBi beschreibt die Richtwirkung der Antenne, wodurch Signale in bestimmten Richtungen verstärkt werden. VSWR steht für Voltage Standing Wave Ratio und beschreibt das Verhältnis der reflektierten zur ausgesendeten Leistung, ein Wert von ≤ 2.0 ist üblich und zeigt gute Anpassung an die Systemimpedanz.

Merkmale im Überblick

• Externe Hochleistungsantenne für Mobilfunkanwendungen
• Unterstützt 4G, 3G, 2G und LPWA-Frequenzbänder
• 9 dBi Gewinn zur Signalverstärkung
• Frequenzbereich von 700 bis 2700 MHz
• SMA-Anschluss mit Innenpin
• Vertikale Polarisation

Kompatibilität

• SIM7600G-H-PCIE
• SIM7600G-H 4G HAT
• SIM7600G-H-M.2
• SIM7600G-H 4G HAT (B)
• Geräte mit SMA-Anschluss
• Systeme mit IPEX-1 oder IPEX-4 über Adapter

Technische Daten

• Netzwerkunterstützung: 4G/3G/2G/LPWA
• Gewinn: 9 dBi ± 0,7 dBi
• Frequenzbereich: 7002700 MHz
• Ausgangsimpedanz: 50 Ohm
• VSWR: ≤ 2.0
• Länge: 17 cm
• Material: ABS
• Farbe: Schwarz
• Polarisation: Vertikal
• Anschluss: SMA (Innenpin)

Sonstige Daten

• Beispiele für Kabelverbindungen: SMA-zu-IPEX-1, SMA-zu-IPEX-4
• Hinweis: Verbindungsbeispiele dienen nur der Veranschaulichung

Lieferumfang

• 1x 4G/3G/2G/LPWA Externe Antenne

Gewicht Brutto (in kg):	0.030
Zolltarifnummer:	85176200
Artikelnummer:	WS-21121
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	4G/3G/2G/LPWA External Antenna
