Description

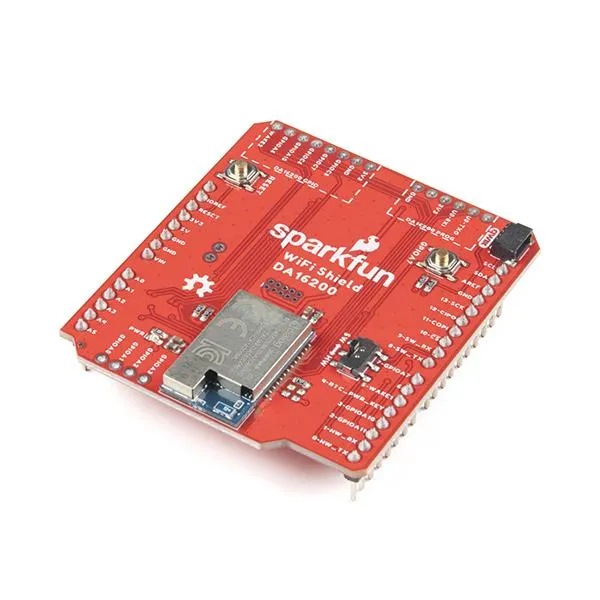

Ultra. Niedrig. Leistung. Das sind wohl die besten drei Worte in der IoT-Welt. SparkFun hat sich mit ARM und Dialog zusammengetan, um Ihnen dieses Qwiic WiFi Shield anzubieten, das auf dem DA16200-Modul basiert. Das DA16200 ist ein voll integriertes WiFi-Modul mit einem 40MHz Quarzoszillator, 32.768KHz RTC-Takt, RF Lumped RF-Filter, 4MB Flash-Speicher und einer On-Board-Chip-Antenne. Zusammen mit einem Qwiic-Anschluss, mehreren GPIO-Optionen und JTAG-Anschlüssen für eine tiefgehende Programmierung haben Sie alles, was Sie brauchen, um Ihr R3-Layout-Gerät für Ihr nächstes IoT-Projekt einzurichten.

Das SparkFun Qwiic WiFi Shield ist ideal für Türschlösser, Thermostate, Sensoren, Haustier-Tracker und andere IoT-Projekte zu Hause, zum Teil dank der verschiedenen Sleep-Modi, die es Ihnen ermöglichen, die Vorteile der Stromaufnahme von nur 0,2uA-3,5uA zu nutzen.

Darüber hinaus ist das DA16200-Modul von der WiFi Alliance für die Funktionen IEEE802.11b/g/n, WiFi Direct und WPS zertifiziert, was bedeutet, dass es für die Verwendung in mehreren Ländern zugelassen ist, und mithilfe der Übertragungsrichtlinie der WiFi Alliance kann jede WiFi-Zertifizierung übertragen werden, ohne erneut getestet zu werden.

Hinweis: Bitte beachten Sie, dass die Logikspannung für das Qwiic DA16200 WiFi Shield nur 3,3V beträgt.

Features:

• Arm® Cortex®-M4F Kern mit einer Taktfrequenz von 30~160 MHz
• WiFi-Prozessor
  • IEEE 802.11b/g/n, 1×1, 20MHz Kanalbandbreite, 2.4GHz
  • IEEE 802.11s Wi-Fi Mesh
  • WiFi-Sicherheit: WPA/WPA2-Enterprise/Personal, WPA2 SI, WPA3 SAE, und OWE
• 32 M-Bit / 4 M-Byte SPI-Flash-Speicher
• 2 UARTs
• On-Chip RTC
• Drei Ultra-Low-Power-Sleep-Modi
• Sleep-Strom: 3,5uA
• Betriebsspannung: 2,1V bis 3,6V
• Qwiic-Anschluss für Arduino

Dokumente:

• Get Started With the SparkFun DA16200 WiFi Shield Guide
• Schaltplan
• Eagle-Dateien
• Platinenabmessungen
• Anschlussanleitung
• Datenblatt (DA16200)
• AT Command Benutzerhandbuch (DA16200)
• Qwiic Info Page
• GitHub Hardware Repo
