Description

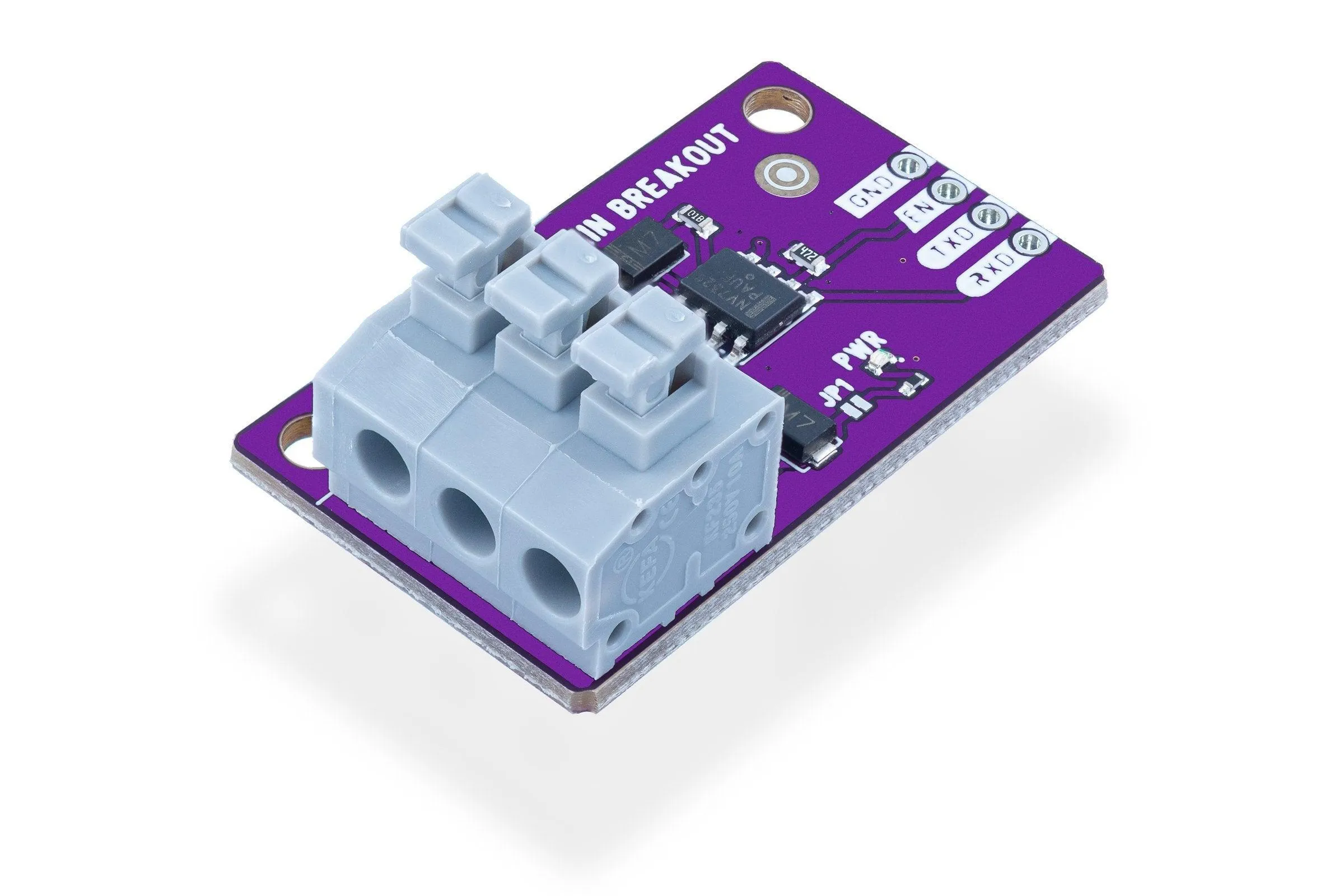

Das NCV7329 LIN-Transceiver-Breakout-Board bietet eine kompakte und kostengünstige Lösung für die Umsetzung von LIN-Kommunikation in Fahrzeugen und eingebetteten Systemen. Es wurde für die einfache Anbindung an Mikrocontroller entwickelt und eignet sich für Prototypen ebenso wie für industrielle Anwendungen. Das Board unterstützt bis zu 16 Geräte auf einem LIN-Bus und lässt sich mit gängigen Plattformen wie Arduino oder Soldered NULA-Boards nutzen. Dank Open-Source-Design, umfassender Dokumentation und technischem Support bleibt die Integration flexibel und gut nachvollziehbar.

Eigenschaften

• LIN-Transceiver nach ISO 17987-4 und SAE J2602
• Spannungsfestigkeit des Busses bis ±42 V mit Schutz gegen Kfz-Transienten
• Datenrate von 1 kbit/s bis 20 kbit/s
• Unterstützt bis zu 16 Geräte in einem LIN-Netzwerk
• Maximale Buslänge: 40 m
• Integrierte Flankensteuerung zur Reduzierung von EMV
• TxD-Timeout und Unterspannungsschutz
• Thermische Abschaltung für erhöhte Zuverlässigkeit
• Energiesparender Sleep-Modus zur Reduzierung des Stromverbrauchs
• Standby-Modus mit Wake-up-Erkennung auf dem LIN-Bus
• Open-Source-Design, gefertigt in der EU
• Kostenloser technischer Support

Technische Daten

• Betriebsspannung: 18 V
• Abmessungen: 21,3 × 22,6 × 12,3 mm
• Maximale Datenrate: 20 kbit/s
• Maximale Geräteanzahl: 16
• Maximale Buslänge: 40 m
• Normen: ISO 17987-4, SAE J2602

Lieferumfang

• 1x NCV7329 LIN-Transceiver Breakout-Board
