Description

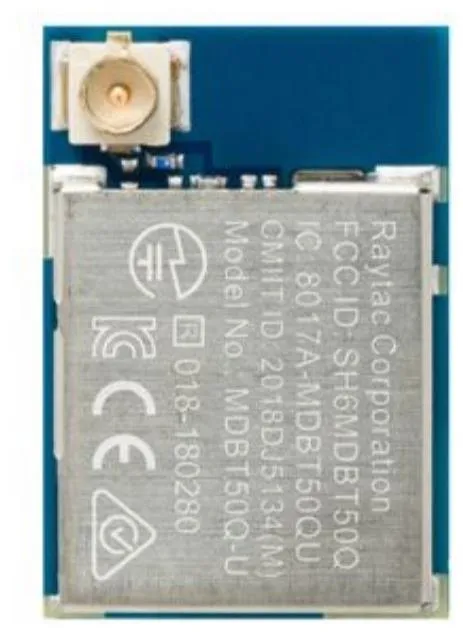

MDBT50Q-U1M nRF52840-basierendes BLE Modul

Entdecke das MDBT50Q-U1M nRF52840-basierte BLE Modul, eine kompakte Lösung, die leistungsstarke Technologie und Flexibilität für deine Projekte bietet. Mit dem neuesten Bluetooth 5.0 Standard ausgestattet, ermöglicht dieses Modul eine zuverlässige und schnelle Kommunikation für eine Vielzahl von Anwendungen, von Smart Home-Geräten bis hin zu fortschrittlichen Wearables. Die integrierte Chip-Antenne und die umfangreiche Protokollunterstützung, darunter IEEE 802.15.4 und 2,4GHz RF, machen es ideal für Entwickler und Maker, die ihre Ideen in die Realität umsetzen wollen.

Das Modul zeichnet sich durch seinen ultra-niedrigen Energieverbrauch aus, was es perfekt für batteriebetriebene Anwendungen macht. Mit einer beeindruckenden Reichweite und Sicherheitsfunktionen wie der ARM TrustZone Cryptocell 310, gewährleistet es, dass deine Daten sicher und geschützt bleiben. Beginne jetzt mit dem MDBT50Q-U1M, um deine eigenen Netzwerke zu bauen und die Zukunft der vernetzten Geräte mitzugestalten.

Merkmale im Überblick

• Vollständige BT5 BT4.2 Low Energy Lösung mit integrierter Chip-Antenne
• BT5 Endprodukt qualifiziert
• Unterstützt Bluetooth 5, IEEE 802.15.4 2,4GHz RF ANT nach Kundenwunsch
• Pre-zertifiziertes Modul: FCC/IC/CE/Telec/KC/SRRC/NCC zertifiziert
• Hochflexibler Multiprotokoll SoC, ideal geeignet für Bluetooth Low Energy und 2,4GHz ultra-niedrigenergetische drahtlose Anwendungen

Anwendung

• IoT Netzwerke: Smart Home Sensoren und Steuerungen (wie Türschlösser, Beleuchtung),Smart City-Sensornetzwerke, industrielle IoT-Sensoren und Steuerungen, vernetzte Haushaltsgeräte
• Persönliche Netzwerke: Gesundheits- und Fitnesssensoren und Überwachungsgeräte, medizinische Geräte
• Interaktive Unterhaltungsgeräte: Fortgeschrittene Fernbedienungen, Spielecontroller
• Fortgeschrittene Wearables: Vernetzte Uhren, fortgeschrittene persönliche Fitnessgeräte
• Hochleistungs-HID-Controller
• Mesh-Netzwerk

Technische Daten

• Prozessor: ARM Cortex-M4 32-Bit mit FPU, 64 MHz
• Speicher: 1MB Flash / 256KB RAM
• Betriebstemperatur: -40°C bis +85°C
• Kompakte Größe: 10,5 x 15,5 x 2,2 mm
• Antenne: UFL-Verbindung mit einer externen Antenne
• HW-beschleunigte Sicherheit:
  • ARM TrustZone Cryptocell 310 Kryptographie-Beschleuniger
  • 128 Bit AES / ECB / CCM / AAR-Coprozessor (fliegende Paketverschlüsselung)
• Bluetooth 5, IEEE 802.15.4, 2,4 GHz Transceiver:
  • -95dBm Empfindlichkeit in 1Mbps BLE-Modus
  • -103dBm Empfindlichkeit in 125Kbps BLE-Modus (Langstrecke)
  • +8dBm TX Power (bis -20dBm in 4dB Stufen
  • On-Air kompatibel mit nRF52, nRF51, nRF24L und nRF24AP
  • Programmierbarer Stromausgang von +8dBm bis -20dB
  • RSSI (1dB Auflösung)
  • Unterstützt: Bluetooth 5, IEEE 802.15.4-2006, Proprietär 2,4 GHz
• Fortgeschrittene Schnittstellen auf dem Chip:
  • USB 2.0 Full-Speed (12Mbps) Controller
  • QSPI 32MHz Schnittstelle
  • High-Speed 32MHz SPI
  • Typ-2-NFC (NFC-A) Tag mit Wake-on-Feld
  • Programmierbares Peripherie-Interconnect (PPI)
  • 48 allgemeine I/O Pins
  • EasyDMA automatisierte Datenübertragung ohne CPU-Verarbeitung auf Peripheriegeräte
  • 12 Bit, 200ksps ADC – 8 konfigurierbare Kanäle mit programmierbarer Verstärkung
  • 4 x 4-Kanal-Pulsweitenmodulator (PWM)-Einheiten mit EasyDMA
  • Audio-Peripheriegeräte: I2S, digitale Mikrofonschnittstelle (PDM)
  • 5 X 32-Bit-Timer mit Zählermodus
  • Bis zu 4 x SPI-Master / 3 x SPI-Slave mit EasyDMA
  • Bis zu 2 x I2C-kompatible 2-Draht-Master/Slaves
  • 2 x UART(CTS/RTS) mit EasyDMA
  • Quadratur-Decoder (QDEC)
  • 3 x 24-Bit-Echtzeitzähler (RTC)
• Flexibles Power-Management:
  • Versorgungsspannungsbereich: 1,7V bis 5,5V
  • On-Chip-DC/DC- und LDO-Regler mit automatisierten Niederstrommodi
  • Geregelte Versorgung für externe Komponenten von 1,8V bis 3,3V
  • Automatisiertes Energiemanagement für Peripheriegeräte
  • Schnelles Wake-Up mit internem 64MHz-Oszillator
  • 4uA bei 3V im OFF-Modus, keine RAM-Retention
  • 1,5uA bei 3V im ON-Modus, keine RAM-Retention, Wake on RTC

Lieferumfang

• 1x MDBT50Q-U1M nRF52840 basiertes BLE Modul

Links

• nRF52832 und nRF52840 Produktfamilie
• Information

Unterschiede der MDBT50Q Varianten

• Seeed MDBT50Q-P1M BLE Modul: Mit integrierter PCB-Antenne, ideal für kompakte Designs ohne Bedarf an externer Antenne.
• Seeed MDBT50Q-U1M BLE Modul: Verfügt über einen U.FL-Anschluss für externe Antennen, perfekt für Anwendungen mit größerer Reichweite oder speziellen Antennenanforderungen.
• Seeed MDBT50Q-1MV2 BLE Modul: Neueste Version mit integrierter PCB-Antenne, optimal für Projekte, die von aktuellen Hardware- und Firmware-Updates der nRF52840-Serie profitieren möchten.

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	85271900
Artikelnummer:	SE-113990584
Farbe:	blau
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	113990584
