Description

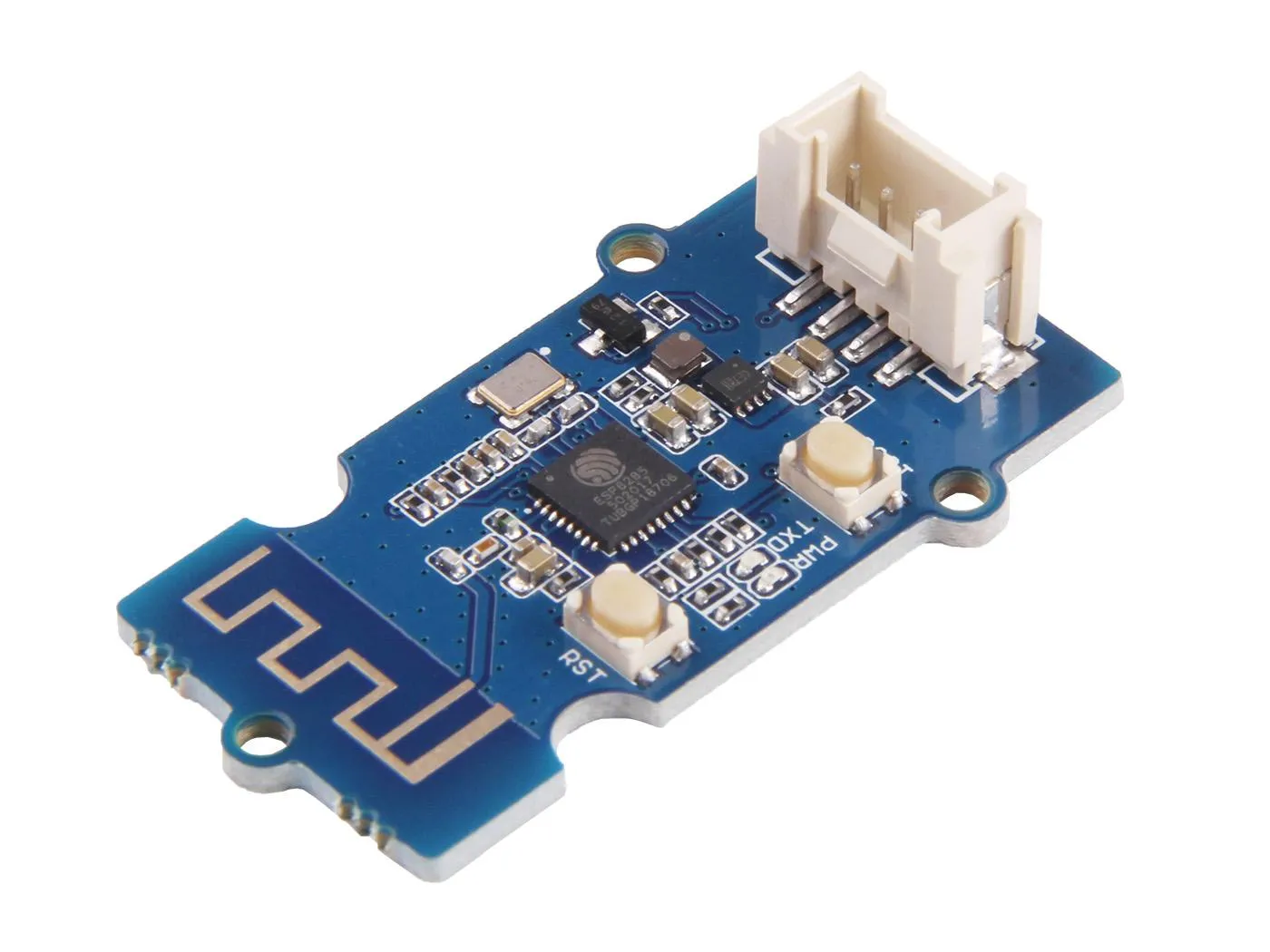

Seeed Grove – UART WiFi V2 (ESP8285)

Grove – UART WiFi V2.0 (ESP8285) ist ein serielles Transceivermodul mit integriertem ESP8285-SoC, das über eine TCP/IP-Protokoll-Stack-Firmware verfügt. Damit kann ein Mikrocontroller mit einfachen Textbefehlen auf WLAN-Netzwerke zugreifen. Das Modul unterstützt 802.11 b/g/n im 2,4 GHz-Band mit einer Datenrate von bis zu 72,2 Mbps und ist als Access Point (AP) oder Station einsetzbar. Es bietet WPA/WPA2-PSK und WPS-Sicherheitsprotokolle sowie ein konfigurierbares MAC/IP-Adresssystem.

Das Modul basiert auf dem ESP8285, einer verbesserten Version des ESP8266, und enthält fünf Energiemodi (OFF, DEEP_SLEEP, SLEEP, WAKEUP, ON), eine hohe Cache-Leistung zur Systemoptimierung sowie eine geringe Leistungsaufnahme im Standby-Betrieb.

Das Grove-kompatible Modul ist steckbar und durch vorinstallierte AT-Befehlsfirmware sofort einsatzfähig. Es eignet sich für Mikrocontroller-Entwicklungen im Bereich Heimautomation, Wearables, Sensornetzwerke, Netzwerküberwachung und weitere IoT-Anwendungen.

Das Modul kann als eigenständige Anwendung oder als WLAN-Adapter in Host-Mikrocontroller-Designs über SPI/SDIO oder I2C/UART-Schnittstellen verwendet werden. Die schnelle Reaktionszeit (Wake-to-Transmit < 2 ms) erlaubt Echtzeitanwendungen mit geringer Latenz.

Merkmale im Überblick

• Integriertes ESP8285 WiFi-SoC mit Unterstützung für 802.11 b/g/n
• Plug-and-Play-kompatibel mit Grove-System
• Fünf Energiemodi, darunter DEEP_SLEEP
• Sicherheitsprotokolle: WPA/WPA2, WPS
• Unterstützt SPI, UART, SDIO-Schnittstellen
• Wake-to-Transmit innerhalb von 2 ms

Kompatibilität

• Arduino
• Seeeduino
• Microcontroller mit UART, SPI oder SDIO

Technische Daten

• Chip: ESP8285 ESP-07 SoC
• Eingangsspannung: 3 V / 5 V
• Abmessungen: 40 mm × 20 mm × 7 mm
• Baudrate: 115200
• Schnittstellen: UART, SPI, SDIO 1.1/2.0
• Firmware: esp_iot_sdk_v1.1.0 (AT-Befehle)
• WLAN-Frequenz: 2,4–2,4835 GHz
• WLAN-Modi: Access Point und Station
• Ausgangsleistung: +19,5 dBm im 802.11b-Modus
• Standby-Verbrauch: < 1,0 mW (DTIM=3)
• Leckstrom im Power-Down-Modus: < 10 µA
• Unterstützte Protokolle: TCP/IP, WEP, WPA/WPA2, TKIP, AES, WAPI

Sonstige Daten

• Keine Batterie enthalten

Lieferumfang

• 1x Grove – UART WiFi V2 (ESP8285)
• 1x Grove-Kabel

Links

• Schaltplan (PDF)
• EAGLE-Dateien
• ESP8285 Datenblatt
• Zusätzliche Informationen zu ESP8266

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	84733080
Artikelnummer:	SE-113020011
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	113020011
