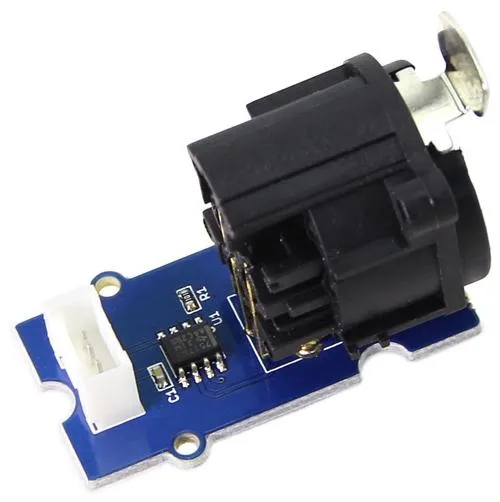

Seeed Grove – DMX512

Der Grove – DMX512 ist ein Adaptermodul zur Verbindung von Grove-kompatiblen Controllern mit der DMX512-Schnittstelle, die dem Industriestandard EIA-485 entspricht. Die Umsetzung erfolgt über den SN75176-Chip, der für symmetrische Übertragungsleitungen geeignet ist und die ANSI-Norm EIA-485 erfüllt. Das Modul ermöglicht eine einfache Anbindung von Arduino-Systemen an DMX512-Endgeräte wie Lichtsteuerkonsolen oder Bühnenbeleuchtungssysteme.

Das Modul dient als Schnittstellenadapter zwischen der Grove-Plattform und der DMX512-Datenübertragung. Der EIA-485-Standard beschreibt eine differentielle, robuste Schnittstelle, die typischerweise in industriellen Steuerungs- und Beleuchtungssystemen eingesetzt wird. Der SN75176 ist ein Transceiver-IC, der als Sender und Empfänger für diese Signale fungiert. Durch diese Architektur ist es möglich, auch über längere Strecken störsicher Daten zu übertragen.

Das Grove – DMX512 Modul wird vor allem für Steuerungsanwendungen in der Bühnen- und Eventtechnik genutzt. Es erlaubt die einfache DMX-Signalübertragung mit Mikrocontroller-Plattformen wie Arduino. Dabei werden über eine Grove-Schnittstelle Steuerdaten an die DMX512-Schnittstelle weitergegeben, was eine Ansteuerung von kompatiblen Lichtsystemen oder anderen Geräten mit EIA-485 Protokoll ermöglicht. Der Aufbau ist steckbar und daher ohne zusätzliche Verdrahtung direkt einsatzbereit.

Das Modul wandelt ein digitales Steuerungssignal von Arduino oder einem Grove-kompatiblen Controller in ein DMX-kompatibles Ausgangssignal um. Damit lassen sich Lichtsteuerungen, dimmbare Geräte oder andere DMX512-Systeme in Arduino-Projekte integrieren. Der SN75176-Baustein ist speziell für RS-485 Anwendungen geeignet und bietet zuverlässige Signalübertragung auch unter industriellen Bedingungen.

Merkmale im Überblick

• Adapter von Grove- auf DMX512-Schnittstelle
• Basierend auf dem SN75176-Transceiver-IC
• Kompatibel mit ANSI EIA-485 Standard

Kompatibilität

• Arduino
• Grove-kompatible Mikrocontroller

Technische Daten

• Schnittstelle: Grove, EIA-485 (DMX512)
• Transceiver-Chip: SN75176

Sonstige Daten

• Geeignet für Anwendungen in der Bühnenbeleuchtung und Lichtsteuerung

Lieferumfang

• 1x Grove – DMX512 Modul
• 1x Grove Kabel

Links

• SN75176 Datenblatt
• Eagle-Dateien
• DmxSimple Bibliothek

Gewicht Brutto (in kg):	0.018
Zolltarifnummer:	84733020
Artikelnummer:	SE-103020000
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	103020000
