Description

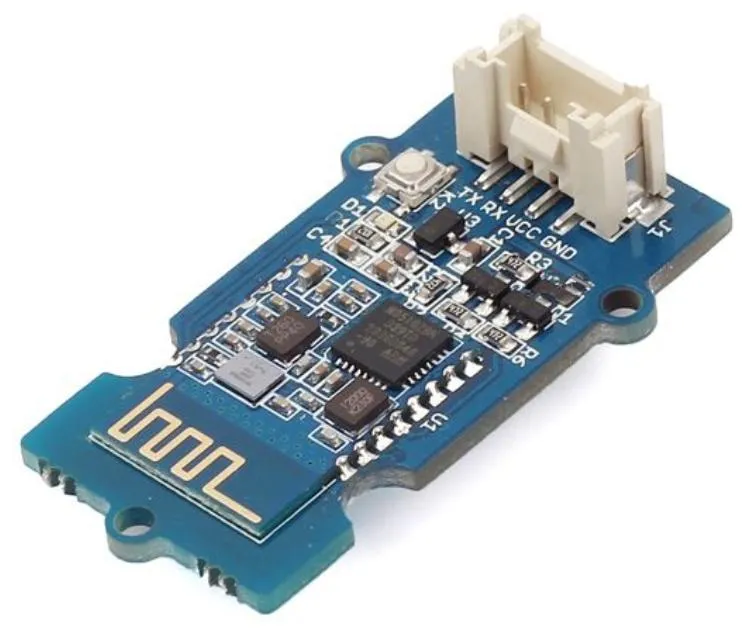

Seeed Grove Blueseeed LE – Dual model (HM13)

Das Grove Blueseeed LE Dual model (HM13) basiert auf einem CSR-Dual-Mode-Bluetooth-Chip und einem ARM-Architektur-Einzelchip, der AT-Kommandos unterstützt. Die Konfiguration kann flexibel über Parameter wie Baudrate, Gerätename oder Pairing-Passwort angepasst werden. Das Modul arbeitet im 2,4-GHz-ISM-Band mit GFSK-Modulation.

Die Bluetooth-Version entspricht der Spezifikation V4.0 und unterstützt sowohl klassische Bluetooth-Verbindungen (SPP) als auch Bluetooth Low Energy (BLE). Die maximale Datenrate beträgt asynchron bis zu 3K Byte, synchron ebenfalls 3K Byte. Die Sendeleistung ist in vier Stufen einstellbar: –23 dBm, –6 dBm, 0 dBm und 6 dBm. Die Reichweite liegt im SPP-Modus bei bis zu 30 Metern, im BLE-Modus bei bis zu 60 Metern. Das Modul bietet zwei Datenübertragungsmodi: Balance-Modus und Hochgeschwindigkeitsmodus.

Im SPP-Modus liegt die Paketgröße bei 90 Bytes pro Übertragung, im BLE-Modus bei 20 Bytes. Die UART-Schnittstelle unterstützt bis zu 512 Byte pro Sende- und Empfangsvorgang. Die Kommunikation ist authentifizierbar und verschlüsselt. Die Stromversorgung erfolgt mit 3,3 V oder 5,0 V bei einem Stromverbrauch von 13,5 mA (SPP) bzw. 9,5 mA (BLE).

Das Modul besitzt eine Grove-Standardbuchse (J1) für den direkten Anschluss. Die Statusanzeige erfolgt über die LED D1, welche im Schlafmodus langsam blinkt und bei aktiver Verbindung dauerhaft leuchtet. Der drahtlose Baustein U1 ist mit einer automatischen Einschalt-Reset-Schaltung ausgestattet. Über die Taste K2 kann das Modul im verbundenen Zustand durch längeres Drücken getrennt oder im Schlafmodus auf Werkseinstellungen zurückgesetzt werden.

Merkmale im Überblick

• Bluetooth 4.0 BLE mit CSR-Dual-Mode-Chip
• Unterstützt AT-Kommandos zur flexiblen Konfiguration
• Reichweite: SPP bis 30 m, BLE bis 60 m
• UART-Übertragung: bis zu 512 Byte
• Datenrate: 3K Byte synchron/asynchron
• Modulation: GFSK im 2,4 GHz ISM-Band
• LED-Anzeige für Verbindungs- und Schlafstatus
• 2 Übertragungsmodi: Balance- und High-Speed

Kompatibilität

• Grove-kompatible Systeme
• Arduino
• Raspberry Pi

Technische Daten

• Bluetooth-Version: V4.0 BLE
• Übertragungsrate: 3K Byte (synchron und asynchron)
• UART max. Datenlänge: 512 Byte
• SPP-Paketgröße: 90 Byte
• BLE-Paketgröße: 20 Byte
• Reichweite: SPP 30 m, BLE 60 m
• Spannungsversorgung: 3,3 V oder 5,0 V DC
• Stromaufnahme: 13,5 mA (SPP), 9,5 mA (BLE)
• Modulation: GFSK
• Frequenzband: 2,4 GHz ISM
• Sendeleistung: –23 dBm, –6 dBm, 0 dBm, 6 dBm
• Betriebstemperatur: –5 bis +65 °C
• Abmessungen: 145 mm × 85 mm × 10 mm
• Gewicht: 10 g

Sonstige Daten

• K2: Verbindungstrennung oder Werksrücksetzung
• U1: drahtloses Modul mit Auto-Reset
• D1: LED-Anzeige für Schlaf- und Verbindungsstatus
• Batteriebetrieb nicht vorgesehen

Lieferumfang

• 1 × Grove – BLE (Dual Model)

Links

• GitHub – HM-13 Software
• Schaltplan PCB-Dateien (ZIP)
• Datenblatt Grove BLE Dual Model (PDF)

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	85176200
Artikelnummer:	SE-113020009
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	113020009
