Description

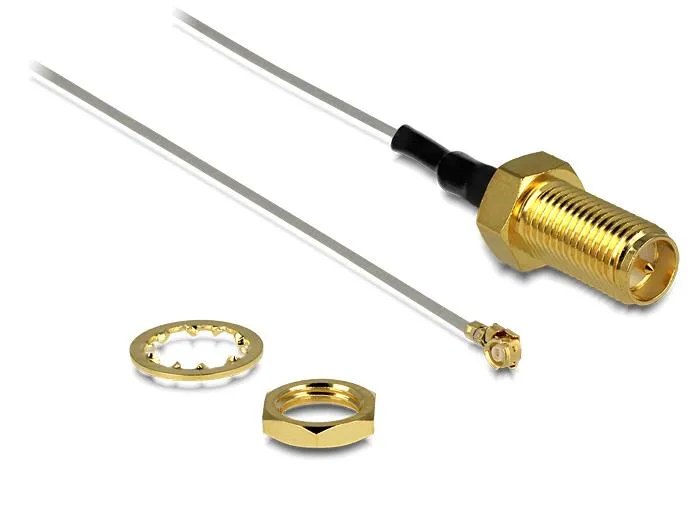

RP-SMA Buchse zum Einbau – MHF/U.FL kompatibler Stecker 200 mm 1.37

Dieses Antennenkabel dient zur Verbindung von Hochfrequenzkomponenten und ist mit einer RP-SMA Einbaubuchse sowie einem MHF I Stecker von I-PEX Inc. ausgestattet. Die Gewindelänge des RP-SMA Anschlusses beträgt 10 mm. Das Kabel weist eine Impedanz von 50 Ohm auf und ist als koaxiales Kabel vom Typ 1.37 ausgeführt. Die Kabeldämpfung liegt bei 2,5 dB pro Meter bei einer Frequenz von 2,4 GHz. Der kleinste Biegeradius beträgt etwa 9 mm. Das Kabel hat eine Gesamtlänge von ca. 20 cm inklusive Anschlüsse und ist in grauer Farbe ausgeführt.

Das Kabel kann für interne Signalverbindungen in drahtlosen Kommunikationssystemen, IoT-Modulen, eingebetteten Systemen oder Antennenanwendungen genutzt werden. Die RP-SMA Einbaubuchse ermöglicht eine stabile mechanische Befestigung am Gehäuse, während der MHF I Stecker eine kompakte Verbindungslösung für hochfrequente Signale darstellt. Durch die geringe Kabeldämpfung wird eine effiziente Signalübertragung ermöglicht. Aufgrund der kurzen Kabellänge eignet sich das Kabel insbesondere für kompakte Geräte mit begrenztem Bauraum.

Merkmale im Überblick

• RP-SMA Buchse zum Einbau mit 10 mm Gewindelänge
• Kompakter MHF I Stecker für HF-Module
• Koaxialkabel Typ 1.37 mit definierter 50 Ohm Impedanz
• Dämpfung 2,5 dB pro Meter bei 2,4 GHz
• Mindestbiegeradius von ca. 9 mm
• Kabellänge ca. 20 cm inklusive Anschlüsse
• Graue Kabelummantelung für dezente Integration

Kompatibilität

• Geräte mit RP-SMA Anschluss
• Geräte mit I-PEX Inc., MHF I Anschluss

Technische Daten

• Gewindelänge: 10 mm
• Impedanz: 50 Ohm
• Kabeltyp: 1.37
• Kabelart: koaxial
• Kabeldämpfung: 2,5 dB @ 2,4 GHz pro Meter
• Kabelfarbe: grau
• Kleinster Biegeradius: ca. 9 mm
• Kabellänge inkl. Anschlüsse: ca. 20 cm

Lieferumfang

• 1x Antennenkabel
