Optimum Optiturn TM3310D Pack Metalldrehmaschine 1000 mm 400V

• Vollständig ausgestattete Schiefer- und Vorschubachsen-Metalldrehmaschine mit einem Getriebe auf Ölbasis, mit digitaler Anzeige DPA31 auf 3 Achsen.
• Induktionsgehärtete und präzisionsgeschliffene Prismenbettführungen
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Elektrische Komponenten von Siemens oder Schneider
• Alle Führungen durch Keile nach der Einstellung.
• Hohe und präzise Verarbeitung
• Leichtgängiger Vorschubantrieb mit gerundeten, gehärteten und geschliffenen Zahnrädern, die in einem Ölbad laufen.
• Links-/Rechtsdrehung über Hebel am Wagen
• Die Spindel des Kontrapunkts ist gehärtet und poliert
• Perfekt gelagerte Hauptwelle für hohe Belastbarkeit durch Präzisionskugellager
• Mit Digitalanzeige DPA31 auf 3 Achsen montiert
• – Benutzerfreundliche Folientastatur, spritzwassergeschützt, versiegelt und glanzfrei
• – Mitgelieferter Sensor zur Erfassung der Spindeldrehzahl
• – Sehr hohe Arbeitsgenauigkeit
• – Erhebliche Verkürzung der Produktionszeit
• – Geringere Fehlerquote
• – Anzeige: X, Y / Z0, Z-Achse mit 8 LED-Ziffern (erste Ziffer)

• Mit leistungsstarkem Motor 1,5 kW
• Mit elektromagnetischer Bremse
• LED-Maschinenleuchten
• Mit Digitalanzeige auf 3 Achsen montiert.
• Stahlblechrahmen und Spänefänger

• Separate Not-Aus-Taste (links wie rechts, separate Start- und Stopp-Taste)
• Leerlaufspannung; Niederspannung 24-V-Steuertasten
• Mikroschalter in Getriebe und Futterschutzvorrichtungen
• Spritzwand und Spänewanne; großer Meißelschutz mit LED-Beleuchtung
• Leispil-Abschirmung
• Elektromagnetische Bremse
• Handräder geprüft nach EN23125
• Schalthebel getestet nach Lebensdauer EN ISO 13849

• Flachdrehen, Längs- und Querdrehen, Anfasen, Kegeldrehen und Gewindeschneiden
• Heimarbeiter, Werkstätten zum Drehen von Bremstrommeln, Ausbildungszentren und Schulen, allgemeine Wartung, F&E-Abteilung

• Spannung V 3×400
• Leistung kW 1,5
• Spitzenhöhe mm 165
• Achsabstand mm 1000
• Drehdurchmesser über Bett mm 330
• Drehdurchmesser über Schlitten mm 216
• Bettbreite mm 190
• Anzahl der Geschwindigkeiten 9
• Spindeldrehzahl min-1 65 – 2000
• Spilkonus MK 5
• Spindelnase Camlock DIN55029 D1-4″
• Spindelbohrung mm 38
• Vorschub in Längsrichtung mm/O 0,02 -0,4 (24)
• Quervorschub mm/O 0,01 – 0,2 (32)
• Gewindeschneiden metrisch M 0,4 – 10 (29)
• Gewindeschneiden Zoll Gg/1″ 56 – 4
• Auffahrtmeißelschlitten mm 90
• Verfahrweg Querschlitten mm 168
• Höhe Meißelhalter mm 16×16
• Konus Loser Kopf MK 3
• Überschrift loser Kopf mm 100 (ø38)
• Gewicht kg 440,00
• Abmessungen (L x B x H) mm 1760x745x1320

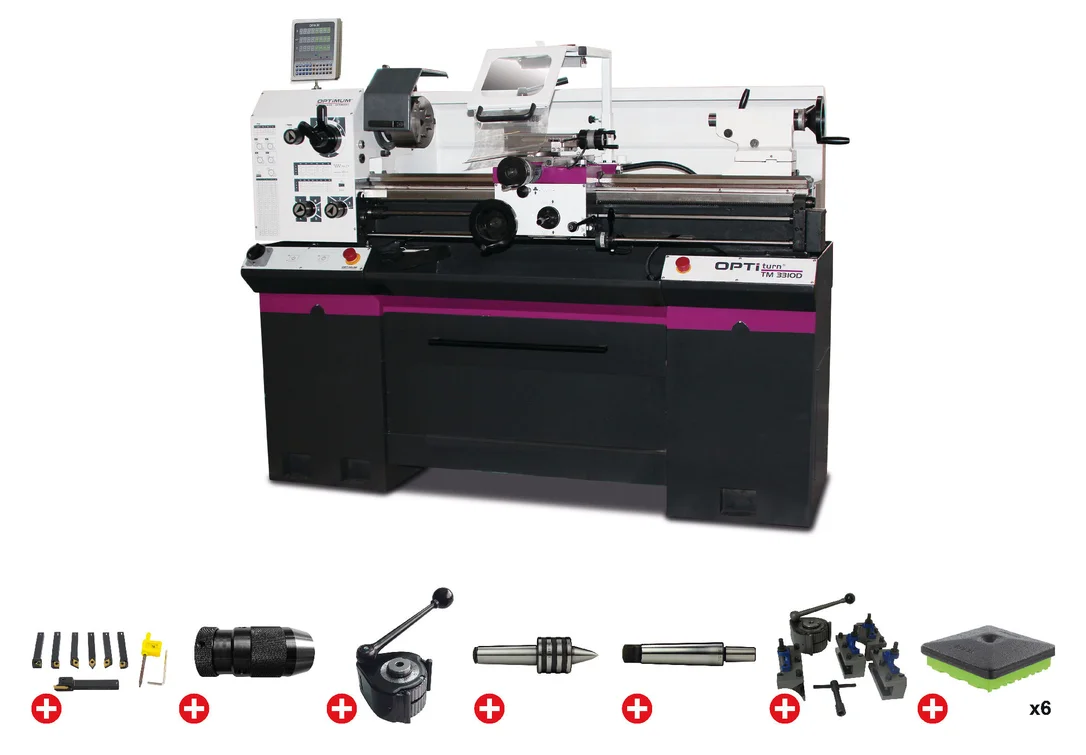

• 1 x Metalldrehmaschine OptiTurn TM3310D 400V, 713403025
• 1 x Kit 5-teiliger Schnellwechselhalter TOOE5 / SWH3 E, 790007236
• 1 x Montage SWH3 E auf Wagen, 719000400
• 1 x Drehmeißelsatz WP 16 mm 7dlg, 790034324
• 1 x Schnellspannbohrfutter bis 16 mm, B16, 790007512
• 1 x Bohrkopf-Reitstock MK3/B16, 713050660
• 1 x Drehbare Mittelspitze verlängert MK 3, 790004697
• 6 x Schwingungsdämpfer GLV75, 790032758
• Ein Spannfutter 3 Backen ø 160 mm, Direktmontage
• Reduzierhülse MK5 – MK3
• 2 Feste Spitzen MK3
• Ersatzradsatz
• Steuerungstasten
• Gefüllt mit hochwertigem Getriebeöl
• Handbuch in niederländischer Sprache, Kennzeichnung, CE-Kennzeichnung und CE-Zertifikat gemäß Maschinenrichtlinie 2006/42/CE und EMV-Richtlinie 2014/30/CE
