Description

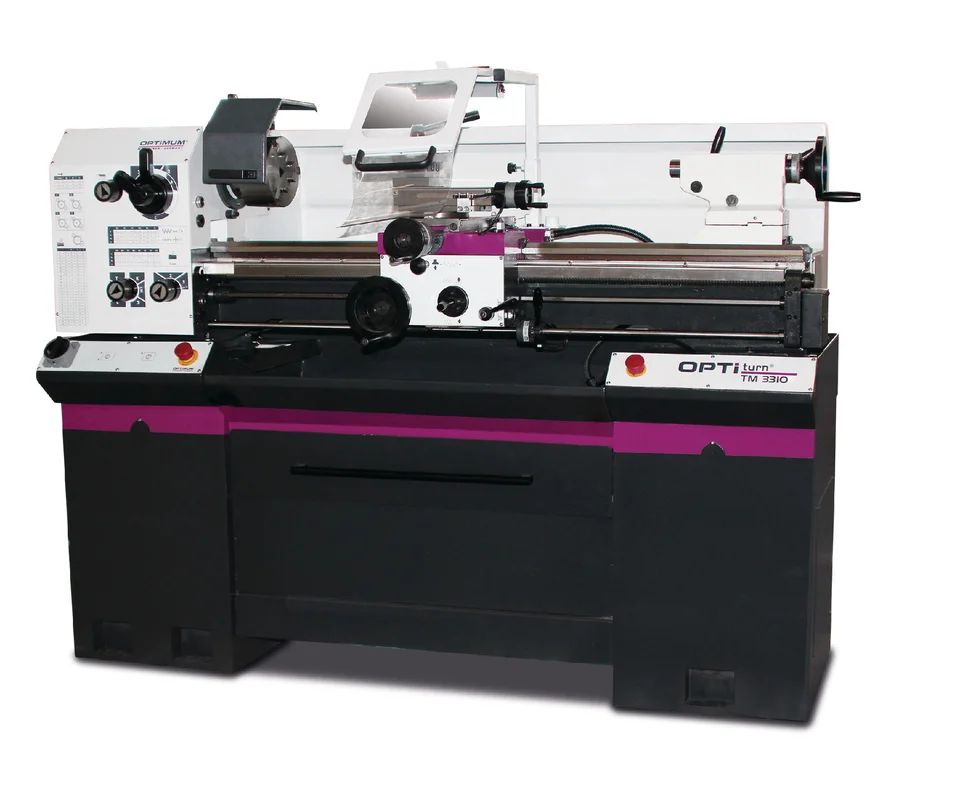

Optimum Optiturn TM3310 Metall-Drehmaschine 1000 mm 400V

• Induktionsgehärtete und präzisionsgeschliffene Prismenbettführungen
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Elektrische Komponenten von Siemens oder Schneider
• Alle Führungen durch Keile nach der Einstellung.
• Hohe und präzise Verarbeitung
• Leichtgängiger Vorschubantrieb mit gerundeten, gehärteten und geschliffenen Zahnrädern, die in einem Ölbad laufen.
• Links-/Rechtsdrehung über Hebel am Wagen
• Die Spindel des Kontrapunkts ist gehärtet und poliert
• Perfekt gelagerte Hauptwelle für hohe Belastbarkeit durch Präzisionskugellager

• Große Bohrung ø 38 mm, Camlock-Spindel 4
• Mit leistungsstarkem Motor 1,5 kW
• LED-Maschinenleuchten
• Mit Stahlblechrahmen mit Stauraum und Späneauffangschale

• Separate Not-Aus-Taste (links wie rechts, separate Start- und Stopp-Taste)
• Leerlaufspannung; Niederspannung 24-V-Steuertasten
• Mikroschalter in Getriebe und Futterschutzvorrichtungen
• Spritzwand und Spänewanne; großer Meißelschutz mit LED-Beleuchtung
• Leispil-Abschirmung
• Elektromagnetische Bremse
• Handräder geprüft nach EN23125
• Schalthebel getestet nach Lebensdauer EN ISO 13849

• Flachdrehen, Längs- und Querdrehen, Anfasen, Kegeldrehen und Gewindedrehen
• Heimarbeiter, Werkstätten zum Drehen von Bremstrommeln, Ausbildungszentren und Schulen, allgemeine Wartung, F&E-Abteilung

• Spannung V 3×400
• Leistung kW 1,5
• Spitzenhöhe mm 165
• Achsabstand mm 1000
• Drehdurchmesser über Bett mm 330
• Drehdurchmesser über Schlitten mm 216
• Bettbreite mm 190
• Anzahl der Geschwindigkeiten 9
• Spindeldrehzahl min-1 65 – 2000
• Spilkonus MK 5
• Spindelnase Camlock DIN55029 D1-4″
• Spindelbohrung mm 38
• Vorschub in Längsrichtung mm/O 0,02 -0,4 (24)
• Quervorschub mm/O 0,01 – 0,2 (32)
• Gewindeschneiden metrisch M 0,4 – 10 (29)
• Gewindeschneiden Zoll Gg/1″ 56 – 4
• Auffahrtmeißelschlitten mm 90
• Verfahrweg Querschlitten mm 168
• Höhe Meißelhalter mm 16×16
• Konus Loser Kopf MK 3
• Überschrift loser Kopf mm 100 (ø38)
• Gewicht kg 440,00
• Abmessungen (L x B x H) mm 1760x745x1320

• Ein Spannfutter 3 Backen ø 160 mm, Direktmontage
• Reduzierhülse MK5 – MK3
• 2 Feste Spitzen MK3
• Ersatzradsatz
• Steuerungstasten
• Gefüllt mit hochwertigem Getriebeöl
• Handbuch in niederländischer Sprache, Kennzeichnung, CE-Kennzeichnung und CE-Zertifikat gemäß Maschinenrichtlinie 2006/42/CE und EMV-Richtlinie 2014/30/CE
