Description

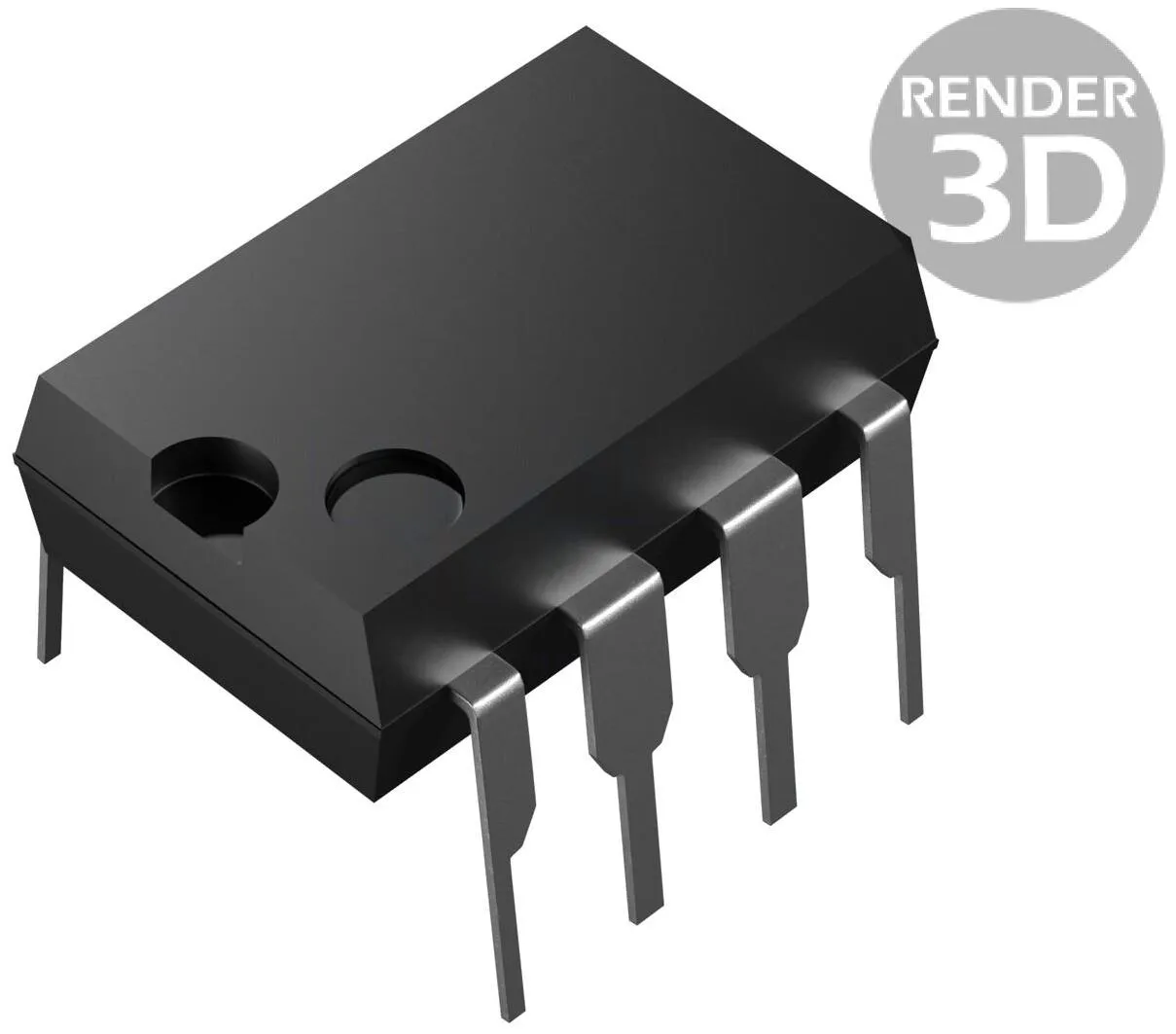

ATTINY45-20PUMICROCHIP TECHNOLOGY

Der ATTINY45-20PU von Microchip Technology ist ein AVR-Mikrocontroller im DIP8-Gehäuse. Er bietet eine Taktfrequenz von 20 MHz und unterstützt bis zu 6 Ein-/Ausgänge. Mit einer Betriebsspannung von 2.7 bis 5,5 V DC und einer Betriebstemperatur von -40 bis 85 °C ist er vielseitig einsetzbar. Weitere Merkmale sind 256B EEPROM, 256B SRAM und 4kB FLASH-Speicher sowie Schnittstellen wie debugWIRE, I2C und SPI.

Merkmale im Überblick

• AVR Mikrocontroller im DIP8-Gehäuse
• Taktfrequenz: 20 MHz
• 6 Ein-/Ausgänge
• 6 PWM-Kanäle
• 2 8-Bit Timer

Technische Daten

• Hersteller: MICROCHIP TECHNOLOGY
• Integrierten Schaltkreises-Typ: AVR Mikrocontroller
• Gehäuse: DIP8
• Taktfrequenz: 20MHz
• Anzahl Eingänge/Ausgänge: 6
• Anzahl PWM Kanäle: 6
• Anzahl Timer 8bit: 2
• Montage: THT
• Betriebstemperatur: -40…85°C
• Betriebsfrequenz: 20MHz
• Anzahl interner Unterbrechungen: 6
• Speicher: 256B EEPROM, 256B SRAM, 4kB FLASH
• Anzahl output compare Kanäle: 5
• Komparatorenanzahl: 1
• Anzahl der 10bit A/D Umwandler: 4
• Anzahl kapazitiver Kanäle: 3
• Verpackungs-Art: Tube
• Ausgangsraster: 2,54mm
• Versorgungsspannung: 2,7…5,5V DC
• Schnittstelle: debugWIRE, I2C, SPI
• Eigenschafte integrierter Schaltkreise: ADC Eingangsverstärkung, Innentemperatursensor

Lieferumfang

• 1x ATTINY45-20PU Mikrocontroller

Links

• Datenblatt
• Datenblatt
