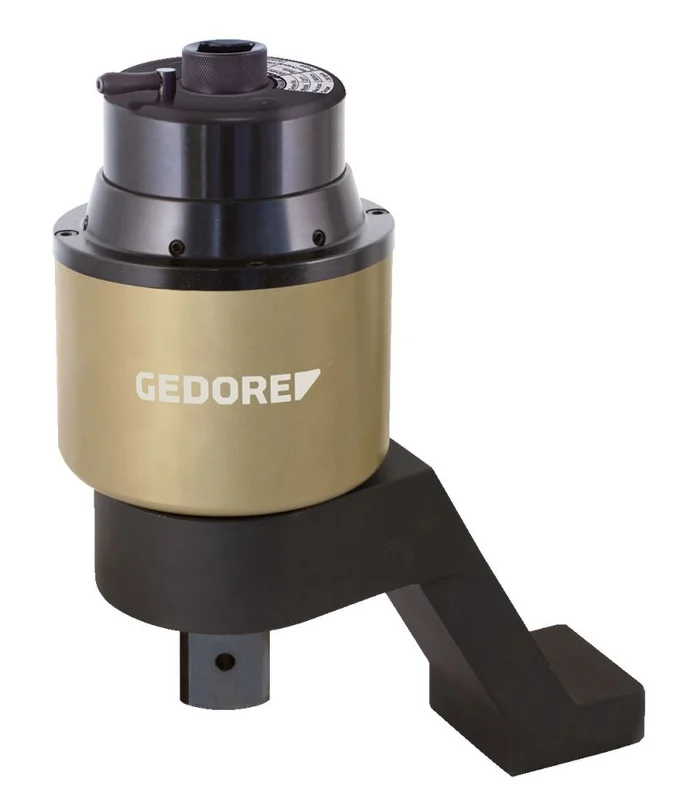

Gedore 2653133 DVV-100ZRS DREMOPLUS ALU Drehmomentvervielfältiger 10000 Nm

• Besonders geeignet für: Maschinen- und Anlagenbau
• Seilbahnen, Aufzüge und Masten
• Schwerindustrie, Baustellen
• Brückenbau
• Schiffs-, Flugzeug- und Eisenbahnbau
• Raffinerien, Kunststoffindustrie
• Kraftwerke aller Art
• Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger zum kontrollierten Anziehen und Lösen von Schraubverbindungen
• Mit zweistufigem Planetengetriebe
• Gehäuse aus hochwertigem Aluminium
• Effektives Übersetzungsverhältnis 1:5, 1:28,5 oder 1:39
• Alle Modelle mit Rücklaufsperre (RS)
• Mit schädigungsfreier Überlastsicherung „Slipper“ zum Schutz des Getriebes, Rechts- und Linkslauf
• Mit modellabhängiger, gebogener Z-förmiger Drehmomentstütze aus Chrom-Vanadium-Stahl
• Optional nachrüstbar mit einer geraden L-förmigen Drehmomentstütze, mit einstellbarem Drehmoment-Vierkant, aus Leichtmetall
• Garantierte Genauigkeit: Toleranz besser als +/- 3%
• Kann in Kombination mit einem Drehmomentschlüssel betrieben werden, 4 Modelle mit einer max. Belastung von max. 6000 Nm bis max. 13000 Nm
• Abtriebsvierkant mit Bohrung für den Einsatz von Schlagschraubern mit Sicherungsstift und Sicherungsscheibe

• Inhalt (Stückzahl): 1
• Gesamtlänge: 230 mm
• Nettogewicht: 17,5 kg
• 1000 V isoliert: Nein
• VDE-zertifiziert: Nein
• Stückliste (Text): Drehmomentvervielfältiger DREMOPLUS ALUMMit gebogenem Reaktionsarm in Z-FormLieferung im stabilen Transportkoffer mit SchaumstoffeinlageWerksprüfzeugnis und EinstelltabelleDetaillierte technische Informationen auf Anfrage
• Antrieb Vierkant: 3/4 Zoll
• Antriebseingang, Vierkant: 20 mm
• Antriebseingang, Vierkant: 3/4 Zoll
• Antrieb Vierkant: 1,1/2 Zoll
• Eingangsdrehmoment (max.): 410 Nm
• Übersetzungsverhältnis: 1:28,5
• Eingangsdrehmoment (max.): 300 lbf-ft
• Abtriebsdrehmoment (max.): 10000 Nm
• Anzugsdrehmoment am Abtrieb (max.): 7380 lbf-ft
• Gesamtbreite ohne Reaktionsarm: 142 mm
• Gesamthöhe ohne Drehmomentstütze: 292 mm
• Rücklaufsperre: ja
• Ausführung der Drehmomentstütze: Z-förmig, gebogen
• Antriebsvierkant: 38,1 mm
• Antriebsvierkant: 1.1/2 Zoll
• Abstand Antriebsvierkant – Beginn der Reaktionsstütze (min.) 120 mm
• Abstand Antriebsvierkant – Ende Reaktionsarm (max): 216 mm
• Gesamthöhe mit Reaktionsarm (min.): 350 mm
• Gesamthöhe mit Reaktionsarm (max): 356 mm
