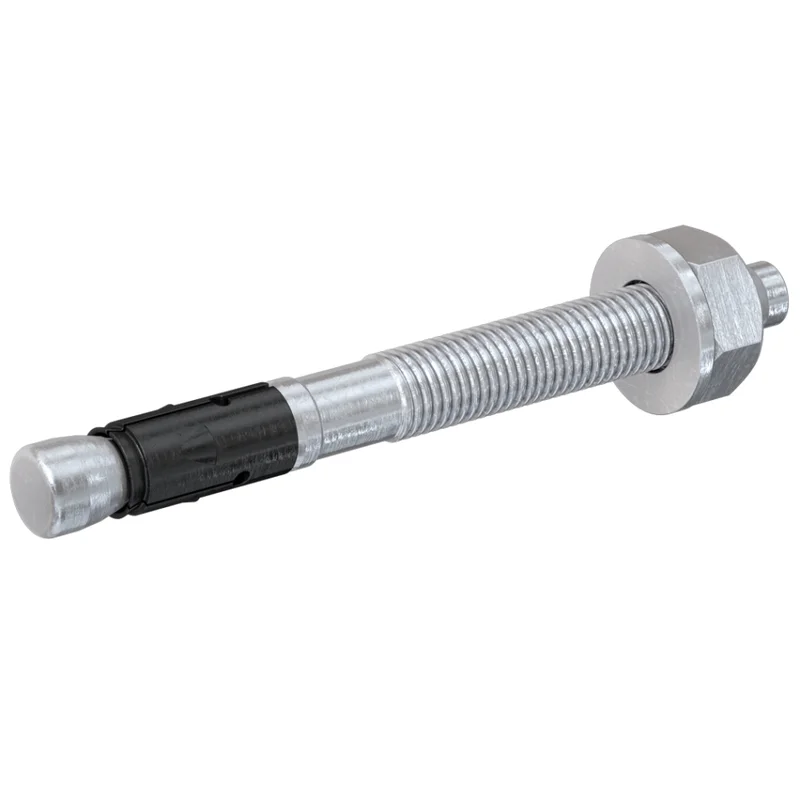

Fischer 46633 Doorsteekanker FAZ II 20/60 elektrolytisch verzinkt staal 5 Einheiten

Der Ankerbolzen für härteste Anforderungen im Beton. Stark und flexibel. Der fischer Durchsteckanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit diesem Anker werden schwere Lasten in gerissenem Beton befestigt. Dank seiner einfachen Montage ist der FAZ II besonders flexibel einsetzbar. Die bewährte Spreizklammer leitet die Lasten besonders zuverlässig in den Beton und sorgt für höchste Tragfähigkeit. Mit der verzinkten Stahlvariante werden die Lasten im Innenbereich gesichert. Der Stahlanker eignet sich ideal für die Befestigung von z.B. Geländern, Kabelkanälen und Konsolen.

• Mit der bewährten Spreizklammer sind größte Tragfähigkeiten möglich. Dadurch werden weniger Anschlagpunkte und kleinere Ankerplatten benötigt.
• Weniger Hammerschläge und minimaler Anzugsschlupf sorgen für eine spürbar leichtere und komfortablere Anwendung.
• Die internationalen Zulassungen garantieren optimale Sicherheit und beste Leistung. Auch Anwendungen in Erdbebengebieten (Seismik) sind durch diese Zulassungen abgedeckt.

• Mit Spreizclip für höchste Tragfähigkeit: Dies erfordert weniger Anschlagpunkte und kleinere Ankerplatten. Das spart Zeit und Kosten.
• Minimaler Schlupf beim Anziehen. Einfache Montage reduziert Zeit und Aufwand.
• Mit Zulassung für gerissenen Beton und Brandprüfung: maximale Sicherheit.

• Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Zäune, Fassadensysteme, Holzkonstruktionen.

• Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen
• Auch geeignet für: Beton C12/15 Beton C80/95 (Klassifizierung vorhanden)

• ETA-05/0069 DoP Nr. 0009 DoP Nr. 0081 DoP Nr. 0121 DoP Nr. 0756-CPD-0062 ESR-2948

• Der FAZ II ist für die Durchsteck- und Frontmontage geeignet, unter bestimmten Voraussetzungen auch für die abgesetzte Montage.
• Vor der Montage ist die Sechskantmutter in die optimale Position zu bringen (der Einsteckstift steht ca. 3 mm aus der Sechskantmutter heraus).
• Wird ein Drehmoment aufgebracht, wird der Konusbolzen in die Spreizklemme gezogen und gegen die Bohrlochwand geklemmt.
• Die Kopfentlastung ermöglicht eine einfache Handhabung des Ankers.
• Für die Serienmontage empfehlen wir die Verwendung der FABS-Ankerbolzenbefestigung.

• Zulassung ICC-Zulassung
• Seismische Zulassung C1/C2
• Bohrlochdurchmesser d0 20 [mm]
• Min. Bohrlochtiefe für Durchgangslochmontage h2 185 [mm]
• Länge des Steckers l 202 [mm]
• Max. Nutzlänge Lift, Ständer/Lift, rot tfix 60/- [mm]
• Gewinde Ø x Länge M 20 x 84 [mm]
• Schlüsselweite SW 30 [mm]

• 5 Einheiten
