Der über das GNSS-Modul ermittelte Standort wird von dem Basismodul ELV-LW-Base per LoRaWAN® übermittelt. Die Positionsermittlung ist an einen Bewegungsalgorithmus gekoppelt, sodass nur nach Positionsdaten gesucht wird, wenn sich das Modul bewegt hat. Neben der reinen Positionsermittlung von Gegenständen unterstützt das ELV-Track die Nutzung des Open-Source-Projekts TTN Mapper. Hier lässt sich das Modul in Verbindung mit der ELV-LW-Base und einer Spannungsversorgung nutzen, um die LoRaWAN®-Abdeckung auf einer Karte zu visualisieren (Kartierung).

Das Modul passt auf das Basismodul ELV-LW-Base aus dem stapelbaren ELV-Modulsystem und kann z. B. über das ELV-Buttoncell oder das ELV-EnergyHarv mit Spannung versorgt werden.

Die Anwendungen sind vielfältig – von der Logistikverfolgung über Kartierung und Kontrolle von Robotern bis zur Verfolgung von Fahrzeugen, z. B. in Verleihdiensten.

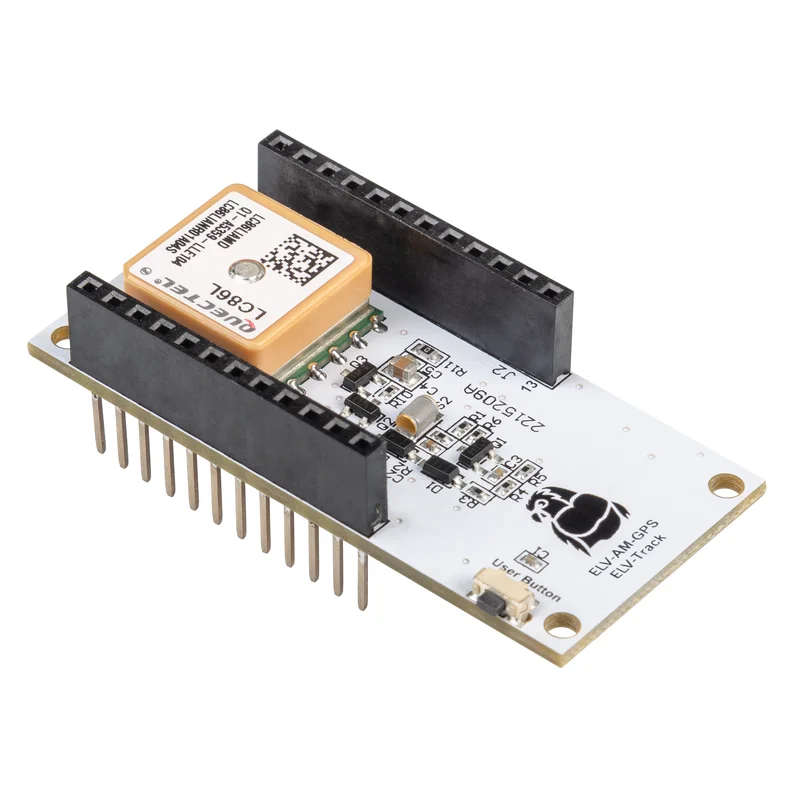

• ELV-Track-Modul mit GNSS-Modul (Quectel LC86L)zur Positionsbestimmung per Satellit
• Integrierter Bewegungsalgorithmus: Bei Bewegung erfolgt Aufwachen aus dem Stromsparmodus und Erfassen der Positionsdaten, danach Datenversand per LoRaWAN®
• Übermittlung der Position (Längen-/Breitengrad, Höhenlage), Qualitätsindex (HDOP), Batteriespannung und Grund der Übertragung
• Zyklische Positionsmeldung bei laufender Bewegung, Zyklus zwischen 30 s und 7650 s konfigurierbar
• Bewegungsalgorithmus über User-Button manuell aktiver- und deaktivierbar

Hinweis: Aufgrund des großen Funktionsumfangs und der Komplexität kann ELV zu diesem Produkt im Hinblick auf die Software-Einbindung/Netzwerk-Infrastruktur (bspw. The Things Network) leider keinerlei Support übernehmen. Für alle Fragen zum ELV-Modulsystem für LoRaWAN® steht Ihnen das ELVforum (Kategorie: ELV-Modulsystem) zur Verfügung.
