Description

**Hinweis: Hierbei handelt es sich um einen Bausatz, der noch zusammengebaut werden muss! Inkl. Lötarbeiten**

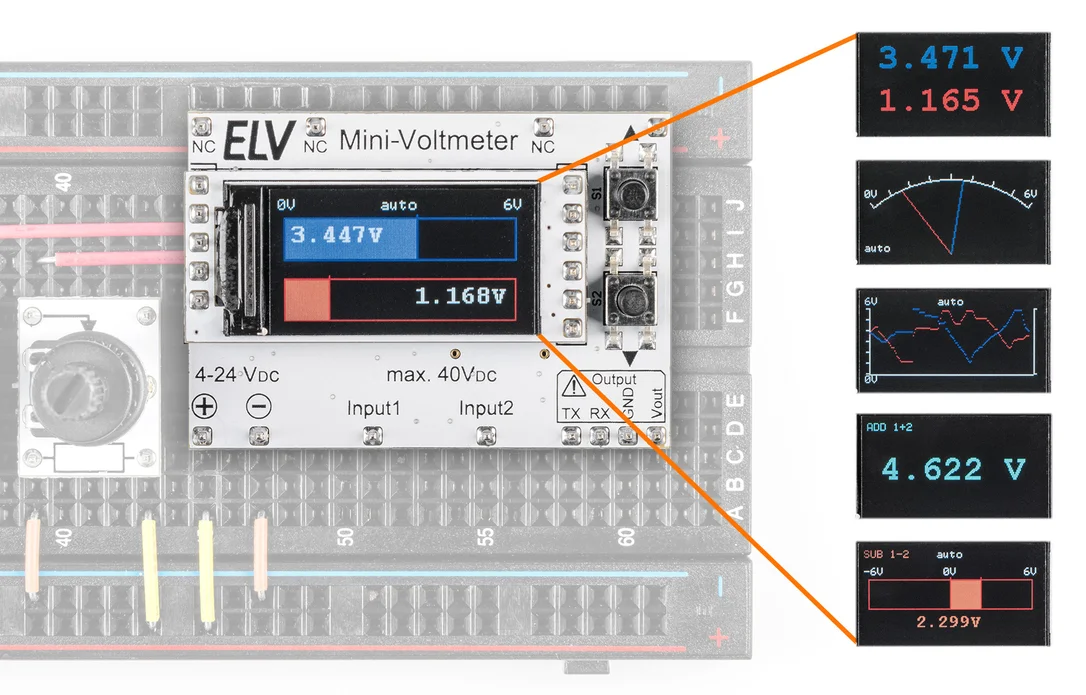

Mit dem MVM1 Mini-Voltmeter Bausatz können zwei Spannungen bis 40 V gleichzeitig erfasst und ausgegeben werden. Über das hochwertige 0,96″-TFT-Display mit 80 x 160 Pixeln können Sie verschiedene Anzeigemodi, wie eine digitale -, eine analoge Anzeige und sogar einen Bargraphen oder Plotter realisieren. Die unterschiedlichen Spannungen lassen sich in unterschiedlichen Farben darstellen. Über die Additions- und Subtraktionsfunktion der beiden Messwerte ist es unter anderem möglich, die Spannung eines Bauteils rauszurechnen. Das separat auf einer Platine montierte TFT-Display ist sehr flexibel in der Anwendung und auch separat einsetzbar.

Anwendungsbeispiele

• Ein- und Ausgangsspannungen eines Spannungsreglers überwachen
• Differenz an den Eingängen des Operationsverstärkers messen
• Ausgangsspannung eines DA-Wandlers betrachten

Produkt Highlights

• 2 Spannungen bis 40 V gleichzeitig messbar
• Hochwertiges 0,96″ (80 x 160 Pixel) TFT-Display Verschiedene Anzeigemodi auf dem TFT-Display (Digital, Analog, Bargraph, Plotter)
• Autorange oder feste Einstellung für 6 V- oder 40 V-Messbereich
• Messung im mV-Bereich
• Genauigkeit ADC-Wandler 12 bit (Oversampling 16 bit)
• Weiter Versorgungsspannungsbereich von 4 – 24 V
• Innenwiderstand bei 40 V Messeingang: >870 kOhm
• Sehr kleines Modul (40,3 x 30,3 x 17 mm)
• Nutzung Stand-Alone/Steckbrett-kompatibel
• Ausgabe der Messwerte per UART-Schnittstelle
• Addition/Subtraktion der beiden Messwerte möglich, dadurch z.B. auch Messung über ein Bauteil in einer Schaltung möglich
• TFT-Display auch separat einsetzbar, da auf separater Platine
• Anzeige der Spannungen mit unterschiedlichen Farben
