Loud Esparagus

Loud Esparagus ist ein kompaktes Media-Center-Gerät auf Basis eines ESP32-Moduls für die Wiedergabe von Audio in kleinen bis mittelgroßen Räumen. Das Gerät ist für den Betrieb mit kleinen bis mittelgroßen Lautsprechern ausgelegt und verwendet einen Dual-I2S-DAC vom Typ MAX98357 mit integriertem Class-D-Verstärker. Die kompakte Bauform verbindet Streaming-Funktionen, drahtlose Konnektivität, Lautsprecherausgänge und Steuerungsfunktionen in einem Gehäuse mit 80 x 50 x 20 mm.

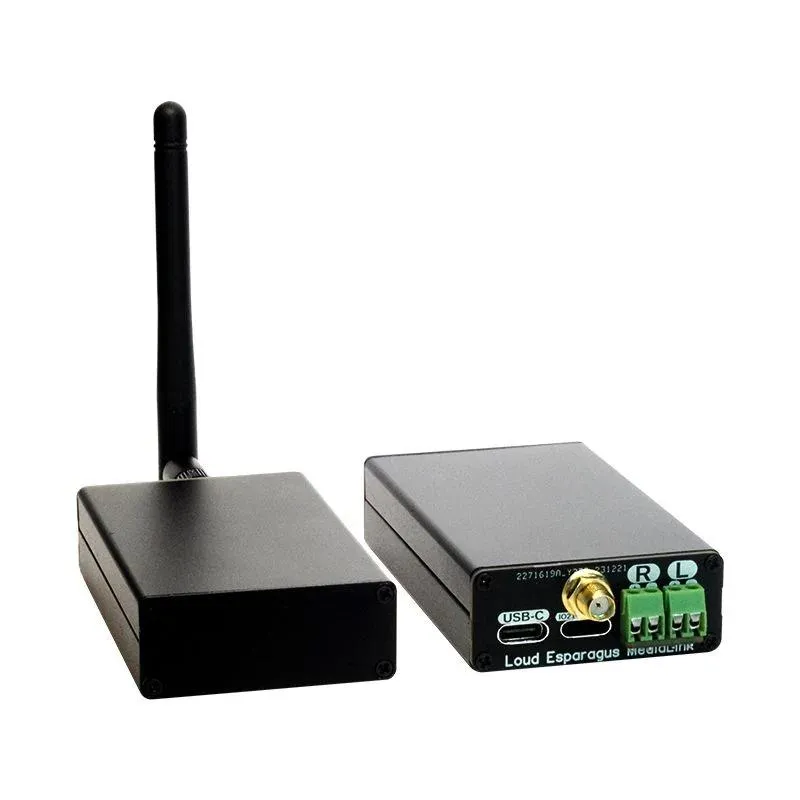

Als Mikrocontroller kommt ein ESP32-WROVER-N8R8 zum Einsatz. Zur Ausstattung gehören 8 MB PSRAM, davon 4 MB nutzbar, WiFi, Bluetooth 4.2 und BLE. Der Dual-I2S-DAC mit integriertem Class-D-Verstärker liefert 2x 5 W an 4 Ohm und 2x 3 W an 8 Ohm. Die Spannungsversorgung erfolgt mit 5 V über USB-C bei bis zu 2,5 A. Durch den Class-D-Verstärker bleibt die Leistungsaufnahme gering, sodass das Gerät mit einem üblichen USB-Netzteil betrieben werden kann. Die Frontseite bietet USB-C für Stromversorgung, Flashen und Debugging, eine WiFi-Antennen-SMA-Anschluss, einen Anschluss für einen externen Relais-Treiber mit 5 V sowie Lautsprecherklemmen für 2 bis 8 Ohm.

Für die Softwareunterstützung gibt es Arduino-Beispiele, squeezelite-esp32, snapcast und ESPHome-Konfiguration. esp32-i2s-bare bildet eine grundlegende I2S-Implementierung auf Basis von ESP-IDF. esp32-i2s-esp8266audio verwendet die ESP8266Audio-Bibliothek und stellt eine minimale Code-Implementierung bereit. esp32-i2s-web-radio nutzt dieselbe Bibliothek und dient als Webradio-Stream-Player mit Playlist im Ordner data. Als Entwicklungsumgebungen werden PlatformIO IDE und Arduino IDE verwendet.

Da es sich um ein ESP32-basiertes Gerät handelt, lässt sich Esparagus HiFi MediaLink über ESPHome in Home Assistant einbinden. Squeezelite-ESP32 ist eine Multimedia-Software-Suite, die als Renderer beziehungsweise Player für LMS begonnen hat und um weitere Funktionen erweitert wurde. Dazu gehören SpotifyConnect über cspot, AirPlay 1, Bluetooth sowie LMS. Die Software streamt lokale Musik und verbindet Logitech Media Server mit Musikdiensten wie Spotify, Deezer, Tidal und Qobuz. LMS lässt sich über Plugins erweitern und per Webbrowser oder App steuern. Zusätzlich kann Audio an UPnP-, Sonos-, Chromecast- und AirPlay-Geräte übertragen werden. Für ESP32-basierte Boards steht Squeezelite-ESP32 zur Verfügung und lässt sich über einen Webbrowser installieren.

Bei Squeezelite-ESP32 läuft standardmäßig eine automatische Suche nach verfügbaren LMS-Servern im Netzwerk. Wird kein LMS-Dienst gefunden, kann ein automatischer Neustart in regelmäßigen Abständen erfolgen. Für den Betrieb mit AirPlay und Spotify ohne LMS-Server kann die Discovery deaktiviert werden.

Merkmale im Überblick

• ESP32-basiertes Media-Center-Gerät für Audio-Streaming und direkte Lautsprecheransteuerung
• Dual-I2S-DAC MAX98357 mit integriertem Class-D-Verstärker
• 8 MB PSRAM, davon 4 MB nutzbar
• WiFi, Bluetooth 4.2 und BLE
• USB-C für Stromversorgung, Flashen und Debugging
• Lautsprecherklemmen für 2 bis 8 Ohm
• CH340 USB-Serial-Bridge
• OLED-Anschluss auf der Rückseite
• Unterstützung für Arduino-Beispiele, squeezelite-esp32, snapcast und ESPHome

Kompatibilität

• PlatformIO IDE
• Arduino IDE
• ESPHome
• Home Assistant
• squeezelite-esp32
• snapcast
• ESP8266Audio
• Lautsprecher mit 2 bis 8 Ohm
• UPnP-, Sonos-, Chromecast- und AirPlay-Geräte über unterstützte Software

Technische Daten

• Mikrocontroller: ESP32-WROVER-N8R8
• DAC: Dual I2S DAC MAX98357 mit integriertem Class-D-Verstärker
• Ausgangsleistung an 4 Ohm: 2x 5 W
• Ausgangsleistung an 8 Ohm: 2x 3 W
• Versorgung: 5 V über USB-C
• Maximaler Strom: bis 2,5 A
• PSRAM: 8 MB, davon 4 MB nutzbar
• Konnektivität: WiFi, Bluetooth 4.2, BLE
• Abmessungen: 80 x 50 x 20 mm
• Board-Pinout (Audio):
  • I2S CLK: GPIO 26
  • I2S DATA: GPIO 22
  • I2S WS: GPIO 25
  • PSRAM CE: GPIO 16
  • PSRAM CLK: GPIO 17
  • DAC EN: GPIO 13
• Board-Pinout (Peripherie):
  • SPI HOST: GPIO 2
  • SPI CLK: GPIO 18
  • SPI MOSI: GPIO 23
  • SPI MISO: GPIO 19
  • OLED DC: GPIO 4
  • OLED CS: GPIO 5
  • OLED RST: GPIO 32
  • WS2812 RGB LED: GPIO 33

Lieferumfang

• 1x Loud Esparagus

Links

• Hardware-Dateien
• esp32-i2s-bare
• esp32-i2s-esp8266audio
• esp32-i2s-web-radio
• PlatformIO IDE
• ESP8266Audio Bibliothek
• ESPHome und Home Assistant
• Produktseite
• Projekt-Repository

Gewicht Brutto (in kg):	0.2
Zolltarifnummer:	84733080
Artikelnummer:	PIA23805P
Herkunftsland:	China
Hersteller:	Elecrow
Hersteller Produktnummer:	PIA23805P
