Esparagus HiFi MediaLink

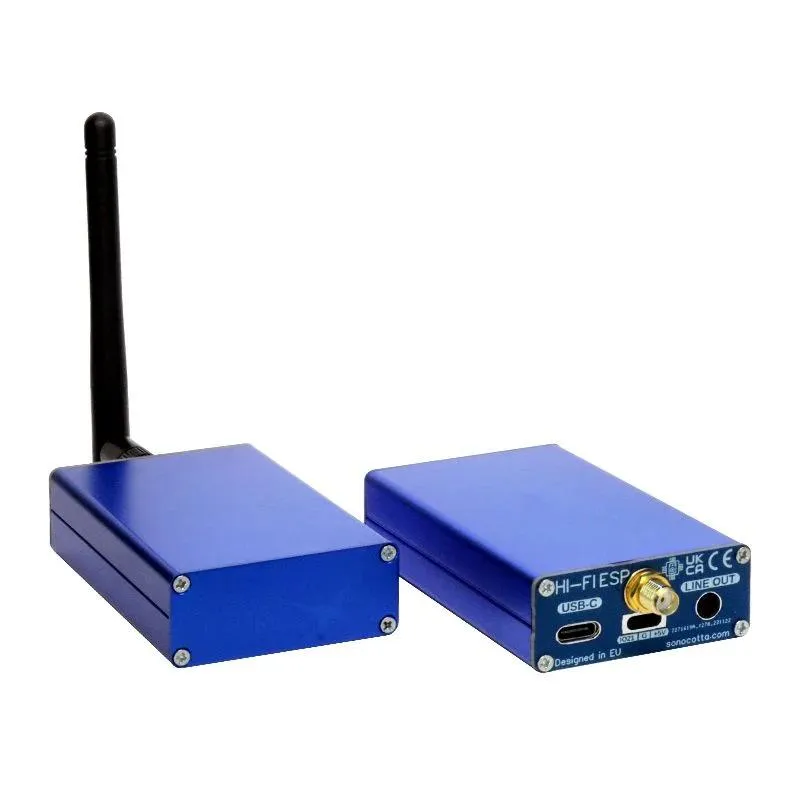

Esparagus HiFi MediaLink ist ein Media-Gerät auf Basis eines ESP32-Moduls zur Erweiterung bestehender Audiosysteme um Internet-Streaming-Funktionen. Das Gerät ist als kompakte Audio- und Streaming-Plattform ausgeführt und verbindet ein ESP32-WROVER-Modul mit einem PCM5100A als 32-Bit-Stereo-DAC, einem nicht verstärkten Stereo-Ausgang und drahtloser Konnektivität. Die Ausführung besitzt einen SMA-Anschluss, einen USB-C-Anschluss für Stromversorgung, Flashen und Debugging sowie einen 3,5-mm-Line-Out.

Das Gerät dient zur Netzwerk- und Streaming-Erweiterung vorhandener Audiokomponenten. Der PCM5100A verarbeitet digitale Audiodaten und stellt ein Stereo-Ausgangssignal mit 2,1 V RMS bereit. Der typische Rauschpegel beträgt -100 dB. Die Audiosektion wird über drei Ultra-Low-Noise-LDOs versorgt. Als Mikrocontroller kommt ein ESP32-WROVER-N8R8 zum Einsatz. Zur Ausstattung gehören 8 MB PSRAM, davon 4 MB nutzbar, WiFi, Bluetooth 4.2 und BLE. Die Abmessungen betragen 80 x 50 x 20 mm.

Für Audio-Streaming ist eine geeignete Pufferung erforderlich. Auch bei einem ESP32 mit 500 KB RAM bleibt Streaming eine anspruchsvolle Aufgabe. Deshalb verwendet Esparagus HiFi MediaLink ein WROVER-Modul mit integriertem PSRAM. Das Gerät nutzt einen Onboard-PSRAM-Chip für Audio- und Streaming-Anwendungen. Die Platine verfügt außerdem über einen OLED-Anschluss auf der Rückseite, eine WS2812-RGB-LED, einen Anschluss füür einen externen Relais-Treiber mit 5 V sowie einen CH340 USB-Serial-Bridge-Baustein mit USB-C-Port.

Für die Softwareunterstützung gibt es Arduino-Beispiele, squeezelite-esp32, snapcast und ESPHome-Konfiguration. esp32-i2s-bare bildet eine grundlegende I2S-Implementierung auf Basis von ESP-IDF. esp32-i2s-esp8266audio verwendet die ESP8266Audio-Bibliothek und stellt eine minimale Code-Implementierung bereit. esp32-i2s-web-radio nutzt dieselbe Bibliothek und dient als Webradio-Stream-Player mit Playlist im Ordner data. Als Entwicklungsumgebungen werden PlatformIO IDE und Arduino IDE verwendet.

Da es sich um ein ESP32-basiertes Gerät handelt, lässt sich Esparagus HiFi MediaLink über ESPHome in Home Assistant einbinden. Squeezelite-ESP32 ist eine Multimedia-Software-Suite, die als Renderer beziehungsweise Player für LMS begonnen hat und um weitere Funktionen erweitert wurde. Dazu gehören SpotifyConnect über cspot, AirPlay 1, Bluetooth sowie LMS. Die Software streamt lokale Musik und verbindet Logitech Media Server mit Musikdiensten wie Spotify, Deezer, Tidal und Qobuz. LMS lässt sich über Plugins erweitern und per Webbrowser oder App steuern. Zusätzlich kann Audio an UPnP-, Sonos-, Chromecast- und AirPlay-Geräte übertragen werden. Für ESP32-basierte Boards steht Squeezelite-ESP32 zur Verfügung und lässt sich über einen Webbrowser installieren.

Bei Squeezelite-ESP32 läuft standardmäßig eine automatische Suche nach verfügbaren LMS-Servern im Netzwerk. Wird kein LMS-Dienst gefunden, kann ein automatischer Neustart in regelmäßigen Abständen erfolgen. Für den Betrieb mit AirPlay und Spotify ohne LMS-Server kann die Discovery deaktiviert werden.

Merkmale im Überblick

• ESP32-basiertes Media-Gerät für Internet-Streaming und Audio-Ausgabe
• PCM5100A 32-Bit-Stereo-DAC
• Nicht verstärkter Stereo-Ausgang mit 2,1 V RMS
• 8 MB PSRAM, davon 4 MB nutzbar
• WiFi, Bluetooth 4.2 und BLE
• USB-C für Stromversorgung, Flashen und Debugging
• OLED-Anschluss auf der Rückseite
• Drei Ultra-Low-Noise-LDOs für die Versorgung des DAC
• Unterstützung für Arduino-Beispiele, squeezelite-esp32, snapcast und ESPHome

Kompatibilität

• PlatformIO IDE
• Arduino IDE
• ESPHome
• Home Assistant
• squeezelite-esp32
• snapcast
• ESP8266Audio
• Verstärker und Audiogeräte mit 3,5-mm-Line-In oder Stereo-Line-Eingang
• UPnP-, Sonos-, Chromecast- und AirPlay-Geräte über unterstützte Software

Technische Daten

• Mikrocontroller: ESP32-WROVER-N8R8
• Chip-Familie: ESP32
• DAC: PCM5100A 32-Bit-Stereo-DAC
• Typischer Rauschpegel DAC: -100 dB
• Audioausgang: nicht verstärkter Stereo-Ausgang, 2,1 V RMS
• Versorgung: 5 V über USB-C
• PSRAM: 8 MB, davon 4 MB nutzbar
• Konnektivität: WiFi, Bluetooth 4.2, BLE
• Abmessungen: 80 x 50 x 20 mm
• Board-Pinout (Audio):
  • I2S CLK: GPIO 26
  • I2S DATA: GPIO 22
  • I2S WS: GPIO 25
  • PSRAM CE: GPIO 16
  • PSRAM CLK: GPIO 17
• Board-Pinout (Peripherie):
  • SPI HOST: GPIO 2
  • SPI CLK: GPIO 18
  • SPI MOSI: GPIO 23
  • SPI MISO: GPIO 19
  • OLED DC: GPIO 4
  • OLED CS: GPIO 5
  • OLED RST: GPIO 32
  • WS2812 RGB LED: GPIO 33

Lieferumfang

• 1x Esparagus HiFi MediaLink

Links

• esp32-i2s-bare
• esp32-i2s-esp8266audio
• esp32-i2s-web-radio
• PlatformIO IDE
• ESP8266Audio Bibliothek
• ESPHome und Home Assistant
• Produktseite
• Projekt-Repository
• Hardware-Dateien

Gewicht Brutto (in kg):	0.075
Zolltarifnummer:	84733080
Artikelnummer:	PIA23803P
Herkunftsland:	China
Hersteller:	Elecrow
Hersteller Produktnummer:	PIA23803P
