Description

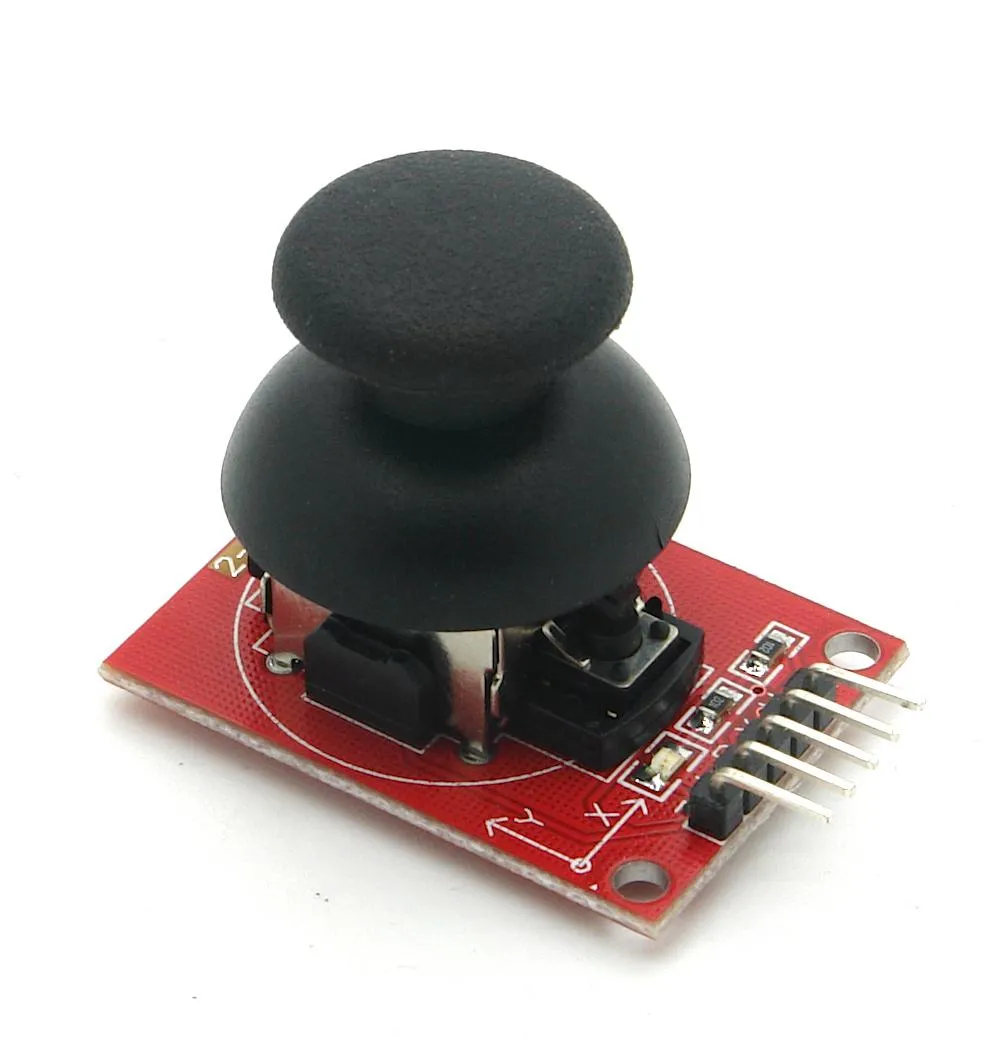

2 Achsen Joystick Modul mit analogen Ausgängen und einem Select Taster (Mitteltaster).

Kann zusammen mit einem MCP3008 auch mit dem Raspbery Pi betrieben werden.

Technische Daten

• 5V Betriebsspannung
• 2 Achsen (x, y)
• Betriebs-LED
• Anschlüsse über Stiftleiste (RM 2,54mm) zugänglich
• Pin-Belegung:
  • – = Masse
  • + = 5V Betriesspannung
  • B = Taster Ausgang
  • X = Ausgang für X-Achse
  • Y = Ausgang für Y-Achse
• Maße Platine: ca. 40,10 x 26,05 mm (ohne Anschlussstiftleiste)
• Durchmesser Befestigungslöcher: 3,1 mm

Lieferumfang

• Joystickmodul
• gummierte Navigationskappe
