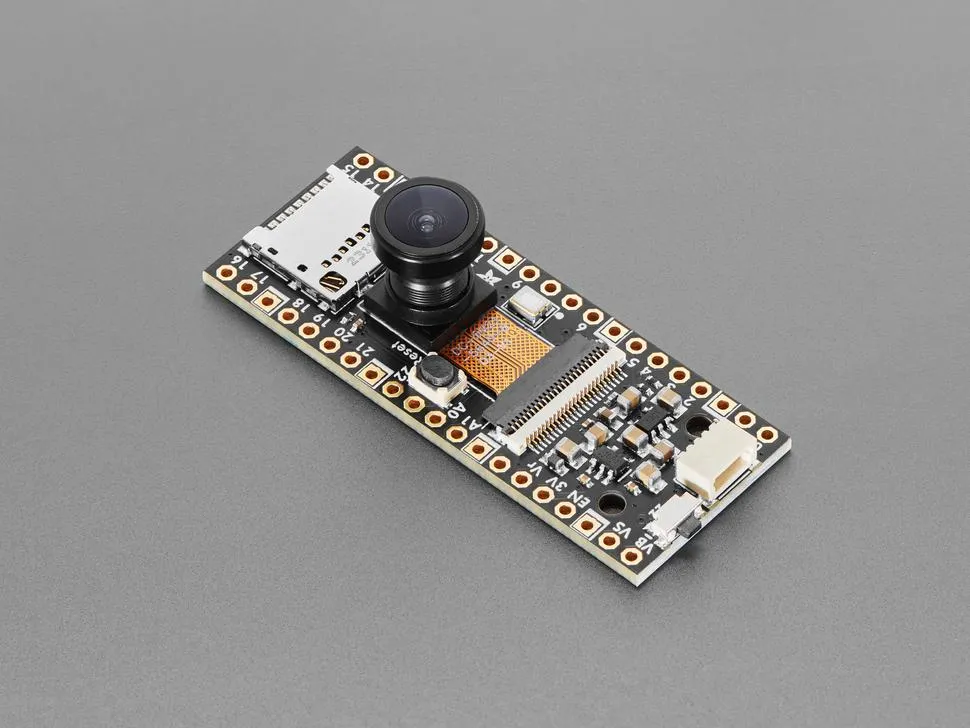

Adafruit PiCowbell OV5640 Kamera-Modul – 120 Grad Weitwinkelobjektiv

Das Adafruit PiCowbell OV5640 Kamera-Modul mit 120-Grad-Weitwinkelobjektiv ermöglicht es dir, hochwertige Fotos mit deinem Pico oder Pico W zu schießen. Mit einem 5 Megapixel-Sensor und der Möglichkeit, rohe RGB-Bilder für Analysen oder JPEG-kodierte Bilder auf einer SD-Karte zu speichern oder auf adafruit.io hochzuladen, bietet dieses Modul große Flexibilität in der Bildverarbeitung. Die Kamera unterstützt eine feste Fokuseinstellung und ist mit einem leistungsstarken RP2040-Chip ausgestattet, der über eine schnelle PIO-Schnittstelle verfügt und genug Speicher bietet, um mit DVP-Kameras zu arbeiten.

Die Kamera lässt sich „oben auf“ montieren. Dies erleichtert den Zugang zum BOOT-Knopf, oder du kannst die Kamera direkt auf den Pico ’stacken‘ für eine kompaktere Bauweise, ideal wenn du schnellen Zugriff auf den BOOT-Knopf nicht benötigst. Dieses Setup verspricht eine anpassungsfähige und benutzerfreundliche Erweiterung für deine Projekte.

Merkmale im Überblick

• 5 Megapixel OV5640 Kamera
• Unterstützt sowohl rohe RGB- als auch JPEG-Bildformate
• Keine Autofokus-Fähigkeit, feste ‚unendliche‘ Fokuseinstellung

Technische Daten

• Produktdimensionen: 53.0mm x 20.3mm x 14.2mm
• Produktgewicht: 5.4g
• 5 Megapixel Sensor
• 120-Grad-Weitwinkelobjektiv
• RP2040 Chip mit schneller PIO-Schnittstelle
• I2C-Konfigurationsinterface
• 16 MHz ‚XClock‘
• Schnittstellen:
  • VSync: GPIO 0
  • Power Down: GPIO 1
  • HSync: GPIO 2
  • Pixel Clock: GPIO 3
  • SDA/SCL: GPIO 4 und GPIO 5
  • 8-bit Digital: GPIO6 durch GPIO 13
  • Reset: GPIO 14
• Micro SD Karte:
  • SPI: GPIO 16, GPIO 18 und GPIO 19
  • Chip-Auswahl: GPIO 17
  • Optionale SD-Erkennung: GPIO 15
  • Shutter-Button: GPIO 22
  • Reset-Button
  • 16 MHz ‚XClock‘ erzeugt durch den eingebauten Oszillator
  • Stemma QT-Anschluss für I2C: GPIO 4 / 5

Lieferumfang

• 1x Adafruit PiCowbell Kamera Breakout – 120° Weitwinkelobjektiv
• 1x vormontiertes PCB
• 2x 20-Pin Steckleisten
