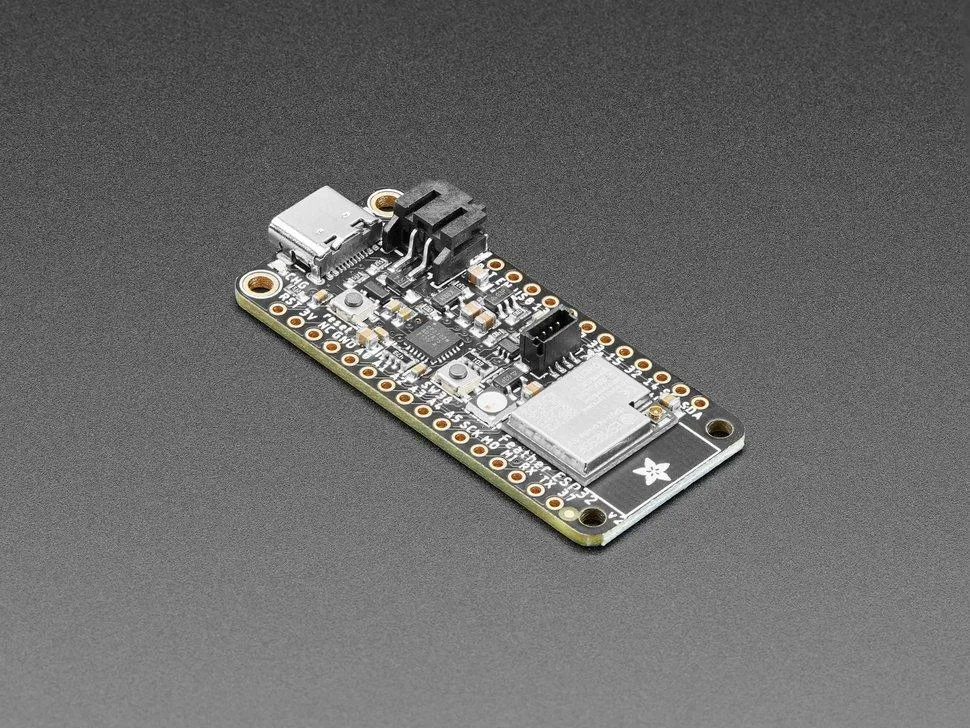

Adafruit ESP32 Feather V2

Das Adafruit ESP32 Feather V2 ist ein überarbeitetes Entwicklungsboard, das auf dem ESP32-Dual-Core-Mikrocontroller basiert und über eine w.FL-Antennenbuchse für externe Antennen verfügt. Es bietet sowohl WLAN- als auch Bluetooth-Funktionalität und ist für IoT- und drahtlose Projekte konzipiert. Das Board kombiniert ein kompaktes Design mit leistungsfähiger Hardware und unterstützt die Programmiersprachen Arduino und MicroPython.

Im Vergleich zur ersten Version des ESP32 Feather wurde die V2-Version vollständig überarbeitet. Das Board verfügt über 8 MB Flash-Speicher und 2 MB PSRAM für größere Datenmengen. Zudem wurde ein zusätzlicher benutzerdefinierter Taster integriert, ebenso eine NeoPixel-RGB-LED mit steuerbarer Stromzufuhr sowie ein STEMMA-QT-Anschluss für I2C-Geräte mit abschaltbarer Stromversorgung. Die USB-Schnittstelle wurde auf USB-C umgestellt, und der USB-zu-Seriell-Wandler wurde auf den CP2102N-Chip aufgerüstet, der eine höhere Datenübertragungsrate von bis zu 3 MBit/s unterstützt. Der Energieverbrauch wurde optimiert, sodass das Board im Deep-Sleep-Modus etwa 70 µA und im Light-Sleep-Modus etwa 1,2 mA verbraucht.

Der ESP32-Pico-Chip integriert einen Dual-Core-Tensilica-LX6-Prozessor mit 240 MHz Taktfrequenz, 520 KB SRAM und einer hohen Rechenleistung von 600 DMIPS. Er unterstützt WiFi nach IEEE 802.11 b/g/n HT40 und Bluetooth in den Modi Classic und Low Energy (BLE). Außerdem bietet das Modul verschiedene Schnittstellen, darunter UART, SPI, I2C, I2S, ADC, DAC und PWM. Der integrierte Hall-Sensor, 10 kapazitive Touch-Eingänge und ein OpenOCD-Debug-Interface erweitern die Funktionalität für Sensorik und Programmierung.

Der neue Aufbau des Boards nutzt das kompaktere ESP32-Pico-Modul, wodurch zusätzliche Markierungen und Montagebohrungen möglich sind. Durch die w.FL-Antennenbuchse kann eine externe Antenne angeschlossen werden, was die Reichweite und Signalstärke erhöht. Die Verbindung nutzt einen MHF3-/IPEX3-/w.FL-Steckverbinder, der nicht mit herkömmlichen u.FL-Anschlüssen kompatibel ist.

Die Stromversorgung erfolgt über USB-C oder eine Lithium-Polymer-Batterie, wobei ein integrierter Ladeschaltkreis für das Laden über USB sorgt. Ein zweigeteilter 200-kΩ-Widerstandsteiler dient zur Überwachung des Ladezustands der Batterie. Das Board enthält Reset- und Benutzertasten, LEDs für Lade- und Statusanzeigen sowie eine steuerbare NeoPixel-LED. Alle Feather-Wings und Erweiterungen aus dem Adafruit-Ökosystem sind weiterhin kompatibel. Das Modul ist vollständig montiert und getestet und kann direkt mit der Arduino-IDE oder der ESP32-IDF verwendet werden.

Das Adafruit ESP32 Feather V2 ist ein kleines Computerboard mit WLAN und Bluetooth, das zur Steuerung, Überwachung oder Vernetzung von Geräten genutzt werden kann. Es ist für Bastelprojekte, IoT-Systeme, Sensornetzwerke und Automatisierungsanwendungen geeignet und lässt sich durch das Feather-Ökosystem einfach erweitern.

Merkmale im Überblick

• ESP32 Dual-Core 240 MHz Tensilica LX6-Prozessor
• 8 MB Flash-Speicher, 2 MB PSRAM
• w.FL-Antennenanschluss für externe RF-Antennen
• Unterstützt WLAN 802.11 b/g/n HT40 und Bluetooth Classic/LE
• USB-C-Anschluss mit integriertem Batterielader
• STEMMA QT-Port für I2C-Geräte mit schaltbarer Stromversorgung
• NeoPixel-RGB-LED mit steuerbarer Stromzufuhr
• Reset- und Benutzertaste (I38)
• Niedriger Stromverbrauch: ca. 70 µA im Deep-Sleep-Modus
• Kompatibel mit Arduino und MicroPython

Kompatibilität

• Arduino IDE
• MicroPython
• Adafruit Feather Wings

Technische Daten

• Prozessor: ESP32 Dual-Core Tensilica LX6, 240 MHz, 600 DMIPS
• Speicher: 520 KB SRAM, 8 MB Flash, 2 MB PSRAM
• Kommunikation: WiFi 802.11 b/g/n HT40, Bluetooth Classic/LE
• Antennenanschluss: w.FL / MHF3 / IPEX3 (nicht kompatibel zu u.FL)
• USB-Schnittstelle: Typ-C, CP2102N USB-zu-Seriell-Konverter
• Stromversorgung: USB-C oder LiPo-Batterie
• Batterieladung: integriert, bei USB-Stromversorgung aktiv
• Batterieüberwachung: Zweifach-Widerstandsteiler mit 200 kΩ
• Stromverbrauch: 70 µA Deep Sleep, 1,2 mA Light Sleep
• GPIO: PWM-fähig, 12 ADC-Kanäle, 2 DAC, 2 I2S, 3 UART, 3 SPI, 2 I2C
• Touch-Eingänge: 10 kapazitive Sensorflächen
• Weitere Funktionen: Hall-Sensor, 32 kHz Quarzoszillator
• Maße: 52,0 × 22,8 × 7,2 mm
• Gewicht: 6,0 g

Sonstige Daten

• FCC/CE-zertifiziertes ESP32-Pico-Modul
• OpenOCD-Debug-Interface mit 32 kB TRAX-Puffer
• Kompatibel mit SDIO und SD-Karten-Schnittstellen

Lieferumfang

• 1 × Adafruit ESP32 Feather V2 Board
• 1 × Satz Header-Pins

Links

• Adafruit ESP32 Feather V2 – Dokumentation
• ESP32 Pico Mini 02 – Datenblatt

Gewicht Brutto (in kg):	0.008
Zolltarifnummer:	85423111
Artikelnummer:	ADA5438
Herkunftsland:	USA
Hersteller:	Adafruit
Hersteller Produktnummer:	5438
