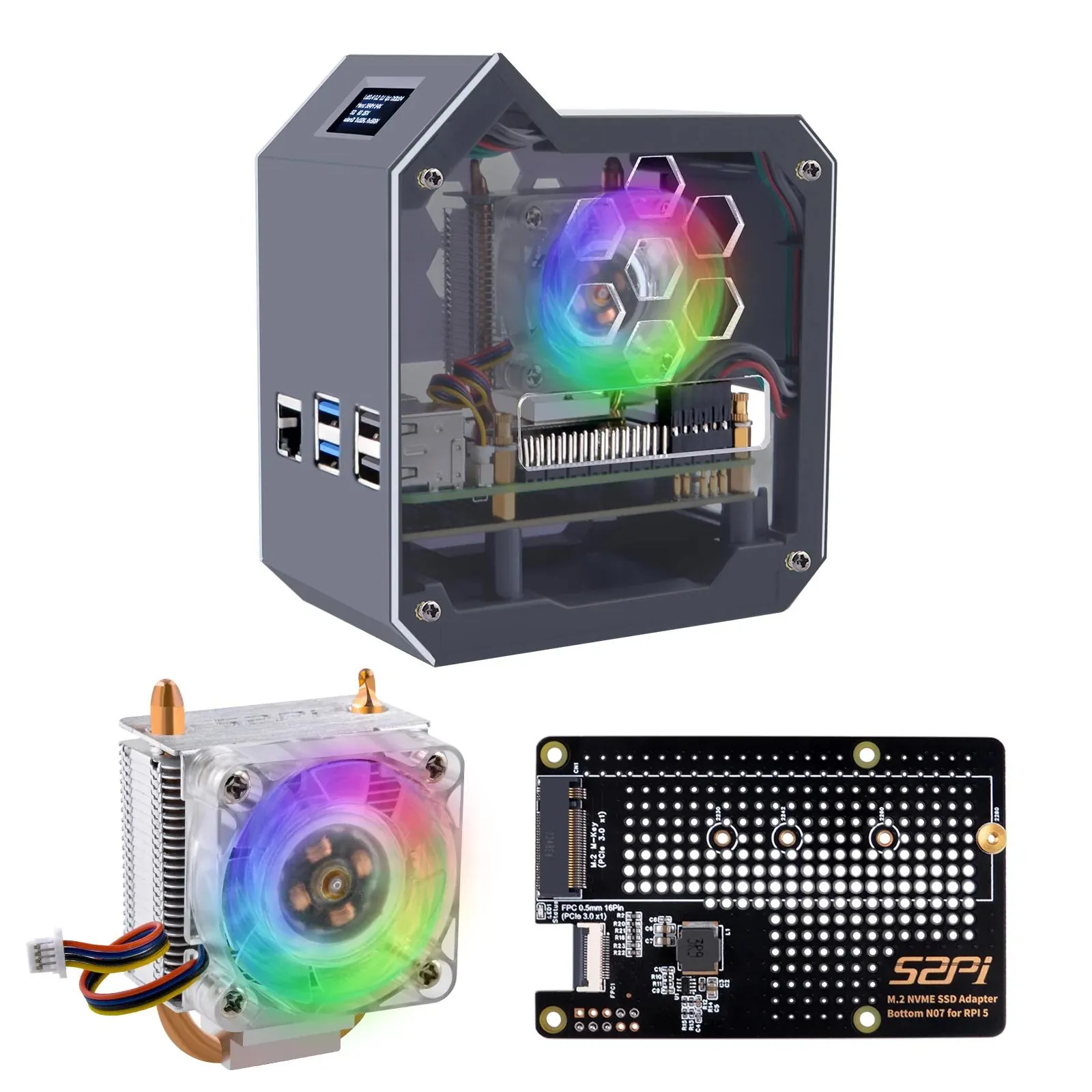

52Pi ABS Case Kit für Raspberry Pi 5

Das 52Pi ABS Case Kit ist ein speziell entwickeltes Gehäuse für den Raspberry Pi 5. Es bietet eine kompakte und funktionale Lösung zum Schutz und zur Erweiterung des Einplatinencomputers. Das Gehäuse verfügt über einen integrierten, flachen Ice Tower für eine effiziente Kühlung sowie ein N07 M.2 NVMe SSD M-Key Erweiterungsboard, das eine Vielzahl von SSD-Größen unterstützt, darunter 2230, 2242, 2260 und 2280. Die SSD wird über die PCIe-Schnittstelle des Raspberry Pi 5 angeschlossen. Das System kann über den PCIe-Datenträger gebootet werden, sofern die Konfiguration im offiziellen Raspberry Pi OS entsprechend aktiviert ist.

Ein integriertes OLED-Display mit einer Auflösung von 128×64 Pixeln, gesteuert über den SSD1306-Treiber, ermöglicht die Anzeige verschiedener Systeminformationen. Dazu gehören unter anderem die aktuelle Systemauslastung, Speicherbelegung, verfügbare Festplattenspeicher und Netzwerkinformationen. Das Display kann mithilfe einer Python-Bibliothek und entsprechender Programmierung individuell angepasst werden.

Merkmale im Überblick

• Kompaktes Minitower-Gehäuse für Raspberry Pi 5
• Integrierter Ice Tower für optimierte Kühlung
• N07 M.2 NVMe SSD M-Key Erweiterungsboard
• Unterstützt M.2 NVMe SSDs in den Größen 2230, 2242, 2260 und 2280
• PCIe x1 Schnittstelle für SSD-Erweiterung
• Kompatibel mit dem offiziellen Raspberry Pi OS (PCIe-Disk-Zugriff erforderlich)
• Bootfähig von angeschlossenem PCIe-Speicher
• OLED-Display mit 128×64 Pixeln, gesteuert durch SSD1306
• Python-Bibliothek zur individuellen Konfiguration des Displays
• Echtzeitüberwachung von Systemauslastung, Speicher, Festplattenspeicher und Netzwerkdaten

Kompatibilität

• Raspberry Pi 5
• Offizielles Raspberry Pi OS mit aktivierter PCIe-Unterstützung
• M.2 NVMe SSDs mit M-Key (Größen 2230, 2242, 2260, 2280)

Technische Daten

• Gehäuseform: Minitower, maßgeschneidert für Raspberry Pi 5
• Kühlung: Integrierter flacher Ice Tower für effizientes Wärmemanagement
• SSD-Unterstützung: M.2 NVMe SSDs mit M-Key (2230, 2242, 2260, 2280)
• SSD-Schnittstelle: PCIe x1 für SSD-Erweiterung
• Display: OLED mit 128×64 Pixeln, gesteuert durch SSD1306
• Software: Python-Bibliothek erforderlich für individuelle Displaykonfiguration
• Abmessungen: 118 x 68 x 103 mm

Aufbau

• 1. Wärmeabfuhrloch
• 2. OLED-Display
• 3. USB-C-Anschluss
• 4. Micro-HDMI-Anschluss 0
• 5. Micro-HDMI-Anschluss 1
• 6. N07 M.2 2280 PCIe to NVMe
• 7. Ethernet-Anschluss
• 8. 2x USB 3.0 Anschlüsse
• 9. 2x USB 2.0 Anschlüsse
• 10. Wärmeabfuhrloch
• 11. GPIO-Loch
• 12. Seitenmaterial: Acryl
• 13. TF-Kartenslot
• 14. Gehäusematerial: ABS

Lieferumfang

• 1x Mini-Tower-Gehäuse mit OLED-Display
• 2x Acrylscheibe für Mini-Tower-Gehäuse
• 1x ICE Tower Kühler
• 1x N07 Board
• 1x EDGE-GPIO-Expansion-Board
• 4x M2.5×6+6mm
• 1x Schraubenzieher
• 2x Thermopads
• 2x FPC-Kabel
• 2x Klammern und Schrauben für ICE Tower Kühler
• 8x M2.5 x 6mm Flachkopf-Stahlschraube
• 8x M2.5 x 6mm Kugelkopf-Stahlschraube
• 4x M2.5×7+6mm Kupfermuttern und Pfosten zum handfesten Anziehen
• 1xKupfer-Abstandshalter für Festplatten
• 2x M2x3 Kugelkopfschraube

Links

• Wiki

Hinweise

• Der Raspberry Pi 5 ist nicht im Lieferumfang enthalten!

Gewicht Brutto (in kg):	0.380
Zolltarifnummer:	84733080
Artikelnummer:	ZP-0187
Herkunftsland:	China
Hersteller:	52pi
Hersteller Produktnummer:	ZP-0187
