Description

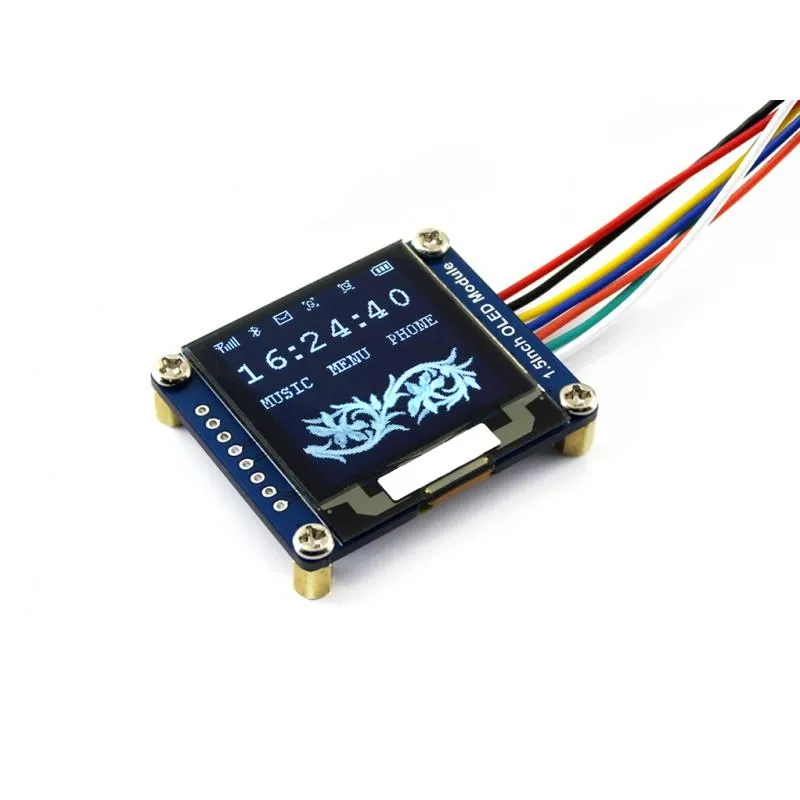

Waveshare 1.5″ 128×128 OLED Display Modul, einfarbig (weiß), SPI/I2C Interface

Dieses OLED-Display-Modul besitzt eine Bildschirmdiagonale von 1,5 Zoll und eine Auflösung von 128×128 Pixeln. Es unterstützt eine 16-Bit-Graustufe für differenzierte Bildwiedergabe. Die Kommunikation mit dem Display erfolgt über eine SPI- oder I2C-Schnittstelle, wobei die Auswahl über einen Onboard-Widerstand erfolgt. Ein SSD1327-Treiberchip ist integriert. Das Modul bietet einen weiten Betrachtungswinkel von über 160° und ist für eine Betriebsspannung von 3,3 V bis 5 V ausgelegt. Umfangreiche Entwicklungsressourcen sowie Beispiele für die Verwendung mit Raspberry Pi, Arduino und STM32 stehen im Waveshare-Wiki zur Verfügung.

Das Modul eignet sich für Projekte in den Bereichen Mikrocontrollerentwicklung, Anzeigeeinheiten für kleine Geräte oder als grafisches User-Interface in DIY-Elektronik. Die 16-Bit-Graustufen ermöglichen die Darstellung feiner Kontraste, was insbesondere für Text- oder Symbolanzeigen von Vorteil ist. Dank der Dual-Kommunikationsschnittstelle (SPI/I2C) kann das Display flexibel in verschiedene Systeme integriert werden.

Dieses Display kann zur Darstellung von Grafiken, Texten oder einfachen Benutzeroberflächen in Mikrocontroller-gestützten Projekten verwendet werden. Es verfügt über ein eingebettetes Steuermodul (SSD1327), das über SPI oder I2C angesteuert werden kann. Die Auswahl zwischen den Schnittstellen erfolgt über den BS0-Pin des Moduls. Die 16-Bit-Graustufen sorgen für eine differenzierte Darstellung von Bildinhalten, wobei nur die Farbe Weiß angezeigt wird. Die mitgelieferten Ressourcen ermöglichen eine einfache Integration mit verschiedenen Plattformen.

Merkmale im Überblick

• 128×128 Pixel Auflösung
• 16-Bit-Graustufenanzeige
• SPI- und I2C-Schnittstelle wählbar
• Weitwinkelanzeige über 160°
• Onboard-Widerstand zur Interface-Umschaltung
• Integrierter SSD1327-Controller
• Entwicklungsressourcen für Raspberry Pi, Arduino und STM32 verfügbar

Kompatibilität

• Raspberry Pi
• Arduino
• STM32

Technische Daten

• Displaygröße: 1,5 Zoll
• Auflösung: 128×128 Pixel
• Farbdarstellung: Weiß
• Graustufen: 16-Bit
• Betrachtungswinkel: >160°
• Abmessungen: 44,5 mm × 37 mm
• Betriebsspannung: 3,3 V / 5 V
• Treiber-IC: SSD1327
• Schnittstellen: SPI, I2C

Sonstige Daten

• Interface-Pinbelegung:
  • VCC: Versorgungsspannung 3,3–5 V
  • GND: Masse
  • DIN: Dateneingang
  • CLK: Takteingang
  • CS: Chipauswahl, Low aktiv
  • D/C: Daten-/Befehlsauswahl
  • RES: Reset-Signal, Low aktiv
• Hardwarekonfiguration:
  • 4-wire SPI: BS0 = 0, CS, DC, MOSI, SCK
  • I2C: BS0 = 1, NC, I2C-Adresseinstellung, SDA, SCL

Lieferumfang

• 1× 1.5″ OLED Display Modul

Links

• Waveshare-Wiki: 1.5″ OLED Modul

Gewicht Brutto (in kg):	0.020
Zolltarifnummer:	85285900
Artikelnummer:	OLED-15W-C
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	1.5inch OLED Module
