Description

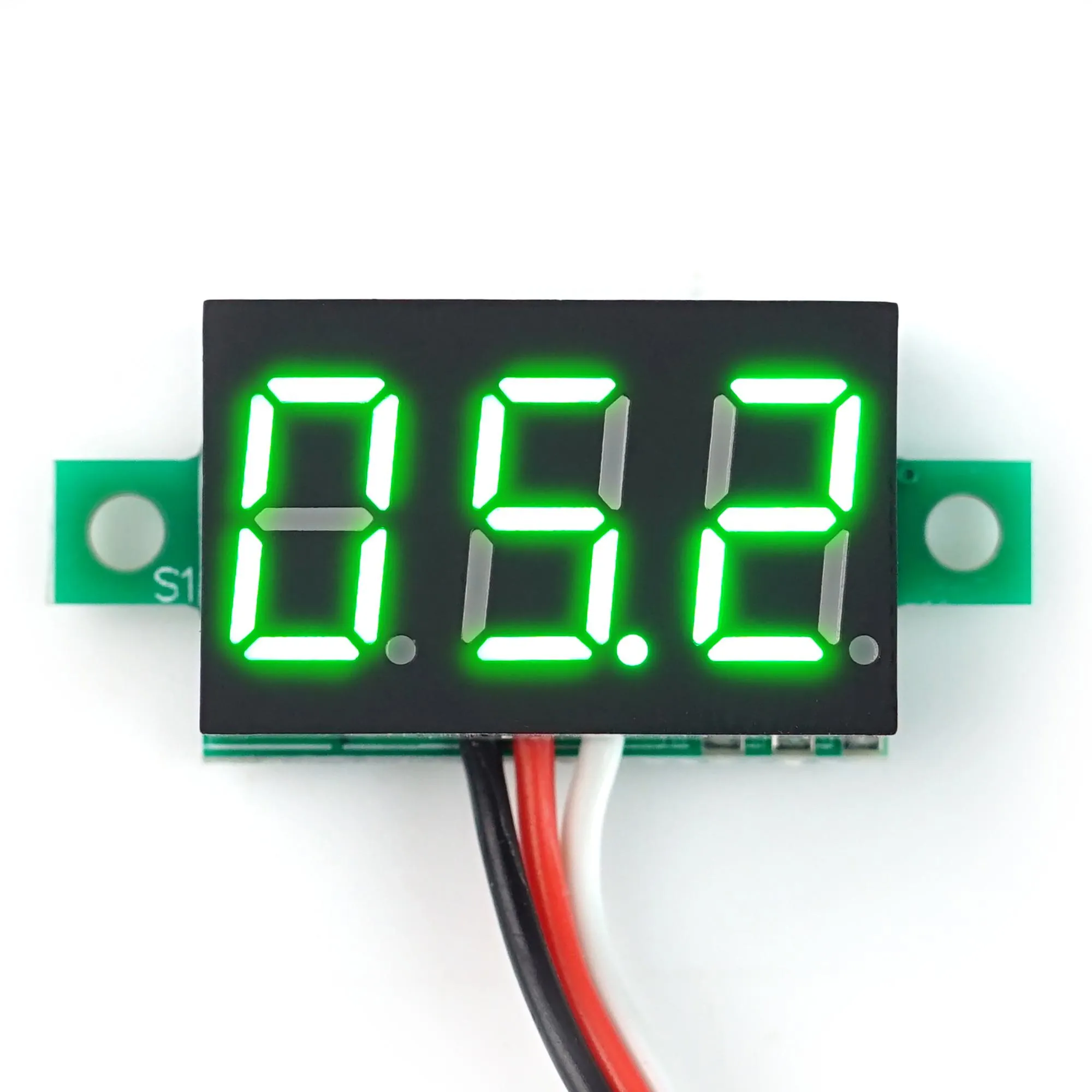

Dieses Mini Digitalvoltmeter ermöglicht die Überwachung von Spannungen und Batterien. Mit seinen 3 Anschlusskabeln kann es direkt mit der Spannungsquelle verbunden werden, wobei einer als Messeingang dient. Das Display verfügt über einen integrierten Mikrocontroller, der die Spannung im Bereich von 0 bis 99 V liest, sie mit einem stabilen Referenzwert vergleicht und die Spannung mit einer Präzision von 0,1 V auf einem 3-stelligen 7-Segment-Display anzeigt. Es funktioniert im Spannungsbereich von 3,2 bis 30 V und benötigt lediglich etwa 3-4 mA Strom zur Versorgung des Mikrocontrollers und des Displays.

Die leuchtend grüne LED-Anzeige ist besonders gut lesbar. Montagelaschen erleichtern die Befestigung an verschiedenen Gehäusen oder Platten. Dieses Voltmeter ist nicht nur bei RC-Enthusiasten zur Überwachung von Batterien beliebt, sondern auch ideal für den Einsatz auf Steckbrettern oder in Gehäusen.

Technische Daten

• LED Farbe: grün
• Stromversorgung: 4,5 – 28V
• Messbereich: 0 – 99V
• Präzision: ±0,1V
• Stromverbrauch: ca. 3-4 mA
• Abmessungen Anzeige: ca. 23 x 14 mm
• Abmessung PCB: ca. 33 x 15 mm
• Kombinierte Höhe: 11 mm
• Kabellänge: ca. 9 cm
• Pinbelegung:
  • Rot = Versorgungspannung Modul
  • Weiß = Messeingang
  • Schwarz = Masse, Ground/GND
